Wärmepumpe via EEBus

Diese Seite beschreibt die Anbindung verschiedener Wärmepumpen an den SOLARWATT Manager via EEBus.

    Vaillant Wärmepumpen

    Kompatibilität
    Schnittstelle: Ethernet, WLAN
    Manager flex 1.0 / flex 1.5 / rail

    Vaillant Wärmepumpen via folgende Internet Module:

    Internetmodul sensoNET VR 921

    Internetmodul Vaillant Gateway VR940f

    Internetmodul VR 920



    Gefahr

    Lebensgefährliche Spannung
    Gefährdung von Leben und Gesundheit durch elektrischen Schlag
    Die Installation der Geräte muss durch eine Elektrofachkraft erfolgen.

    • Schließen Sie die Geräte im spannungsfreien Zustand an.
    • Sichern Sie die Anlage gegen Wiedereinschalten.
    • Stellen Sie die 230-V-Netzspannung erst im letzten Schritt wieder her.
    Installation und Konfiguration
    • Wärmepumpe gemäß Installationsanleitung des Herstellers installieren

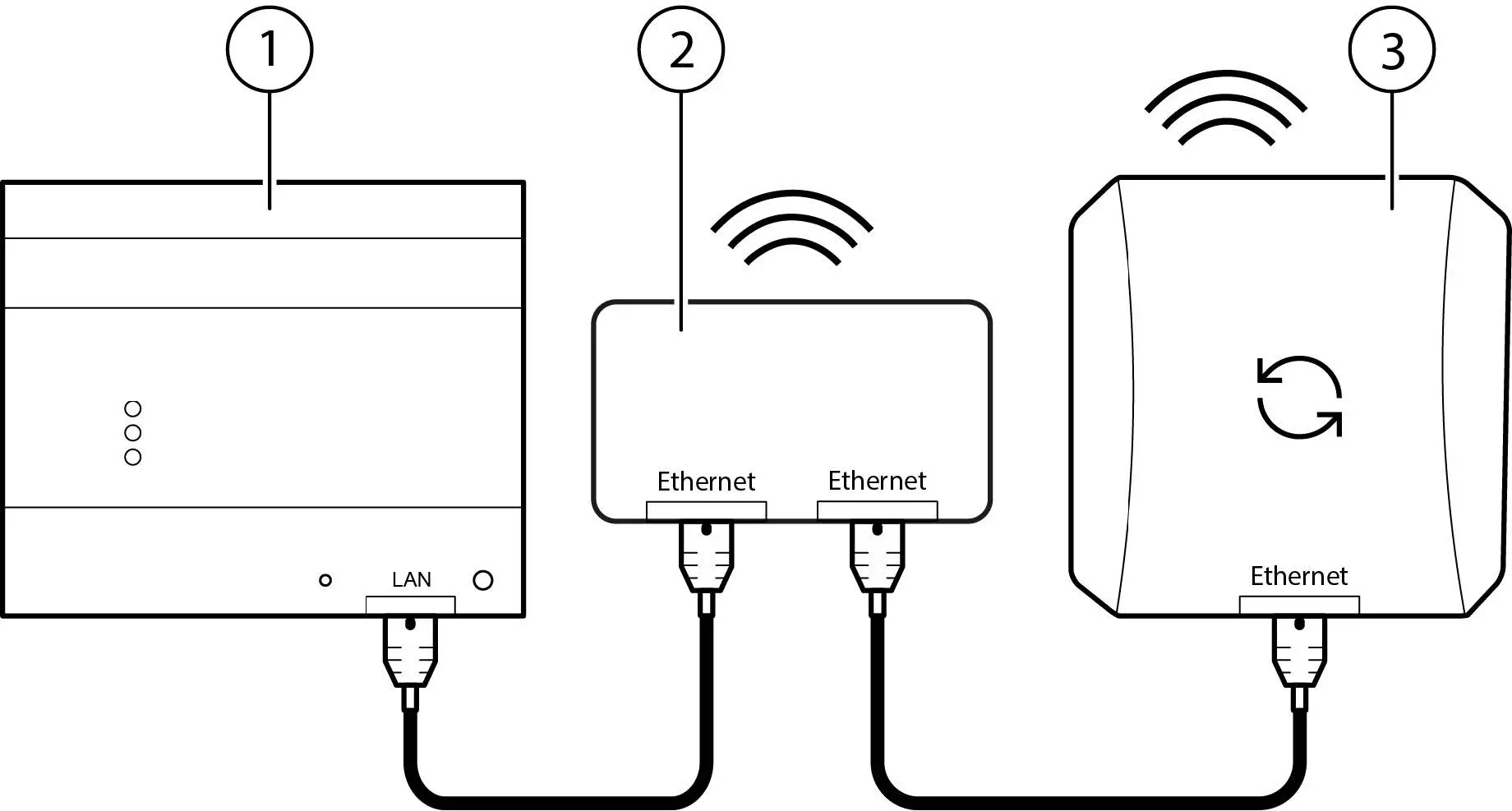

    • Internetmodul, Router und Manager gemäß Abbildung verbinden
    1Manager
    2Router
    3Internetmodul
    • Internetmodul gemäß Herstelleranleitung einschalten und mit dem Internet verbinden.

    Internetverbindung

    Die Verbindung zwischen Router und Internetmodul wird abhängig vom Modell entweder über WLAN (Vaillant Gateway VR940f, VR920) oder über ein Ethernetkabel (sensoNET VR 921, VR920) hergestellt.

    Gerätesuche im SmartSetup

    • Starten des SmartSetups
    • Wählen Sie im Drop Down-Menü Geräte auswählen oder suchen den Treiber EEBus Schnittstelle.
    • Klicken Sie Gerät zur Suche hinzufügen.
    • Klicken Sie Geräte suchen und installieren.

    Das Internetmodul wird installiert und in der Geräteliste mit dem Hinweis Gerät(e) müssen noch konfiguriert werden angezeigt.

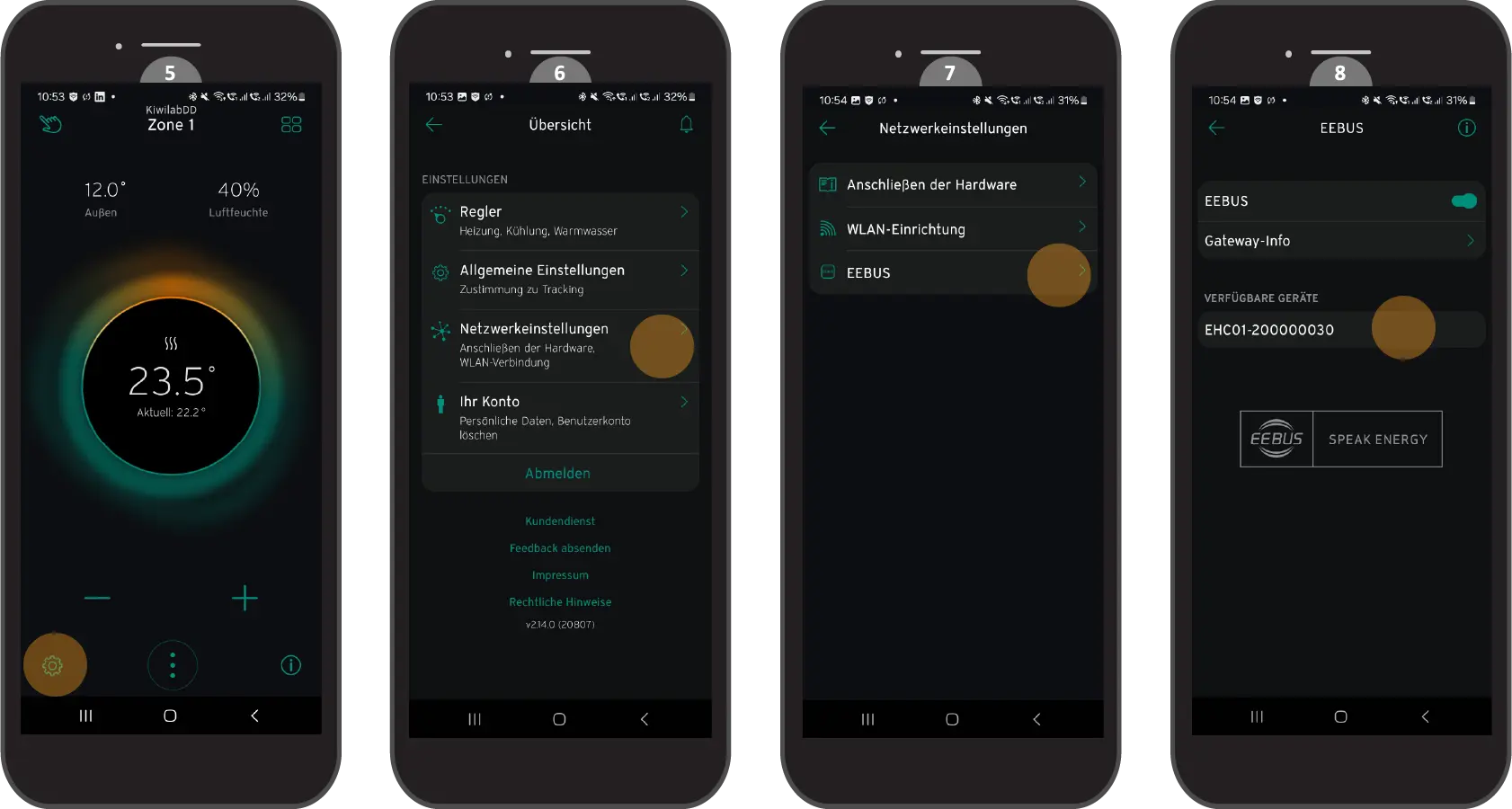

    • myVAILLANT App öffnen
    • Menü Einstellungen öffnen
    • Menüpunkt Netzwerkeinstellungen auswählen.
    • Menüpunkt EEBUS auswählen

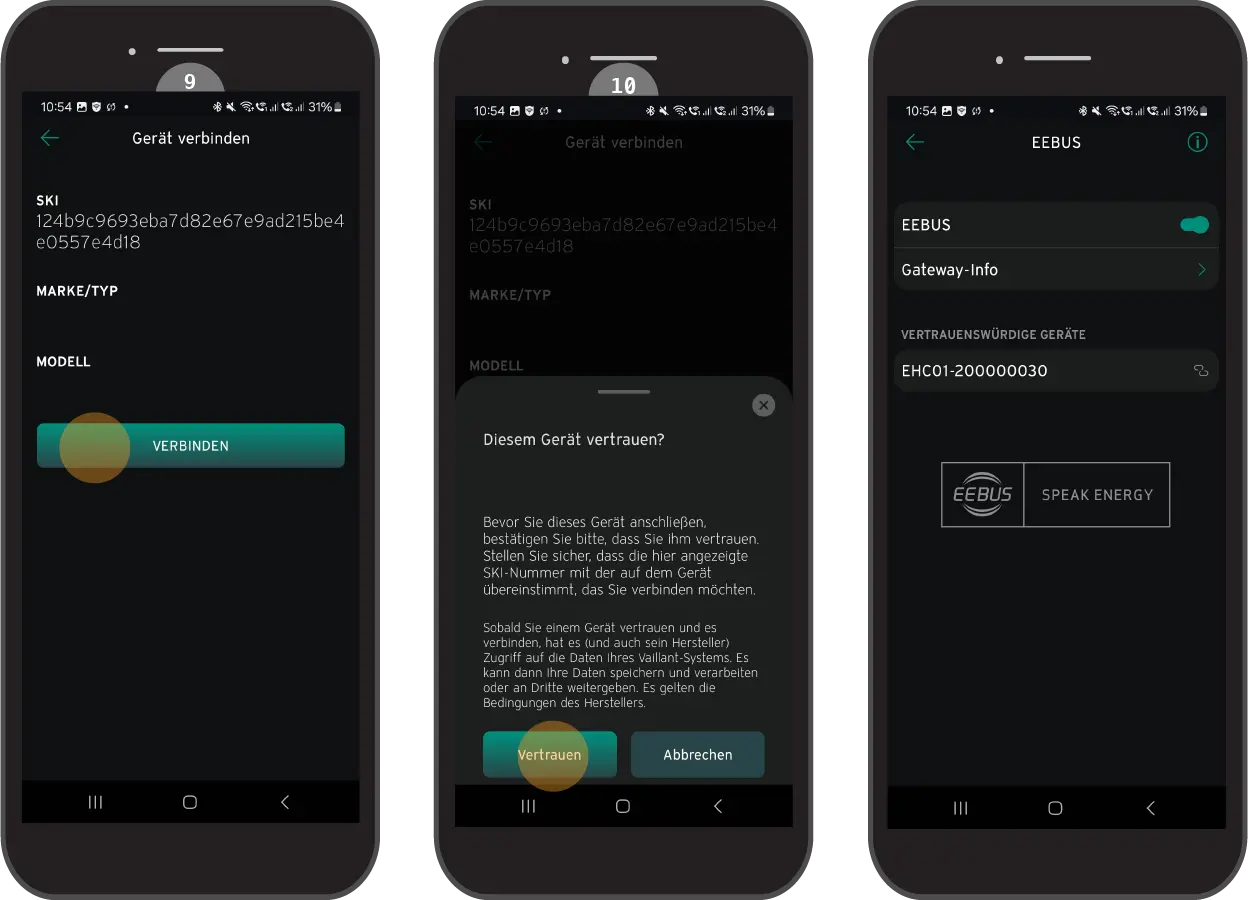

    • Im Menüpunkt Verfügbare Geräte den Manager auswählen
    • Verbinden
    • Der Meldung 'diesem Gerät vertrauen' zustimmen

    Der Manager wird im Menüpunkt Vertrauenswürdige Geräte angezeigt.

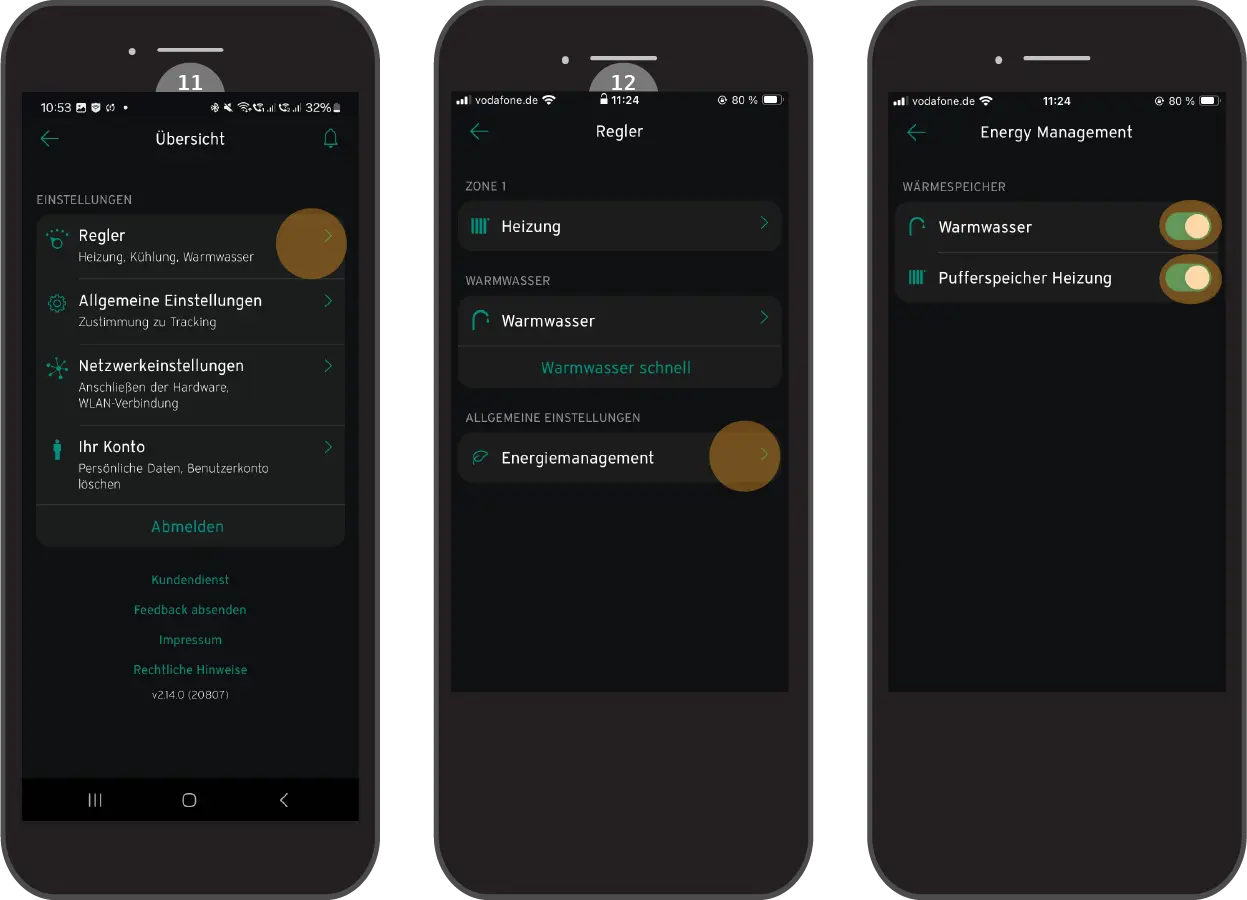

    • Zum Menü Einstellungen zurückkehren und Menüpunkt Regler wählen.
    • Menüpunkt Energiemanagement wählen und sicherstellen, dass für die Optionen Heizung und Warmwasser alle Schieberegler aktiviert sind.

    Danach ist das Gerät abschließend auch über die Geräteeinstellungen im Manager SmartSetup als vertrauenswürdig zu aktivieren.

    • Ins Manager SmartSetup/Gerätesuche zurückkehren
    • Die Einstellungen (Gerät anzeigen / Zahnrad Symbol) des Internetmoduls aufrufen
    • Auswahlbox 'Diesem Gerät vertrauen' aktivieren.
    • Speichern

    BOSCH Wärmepumpen

    Kompatibilität
    Schnittstelle: Ethernet, WLAN
    Manager flex 1.0 / flex 1.5 / rail
    BOSCH Gateway Modul Connect Key K 40 RF



    Gefahr

    Lebensgefährliche Spannung
    Gefährdung von Leben und Gesundheit durch elektrischen Schlag
    Die Installation der Geräte muss durch eine Elektrofachkraft erfolgen.

    • Schließen Sie die Geräte im spannungsfreien Zustand an.
    • Sichern Sie die Anlage gegen Wiedereinschalten.
    • Stellen Sie die 230-V-Netzspannung erst im letzten Schritt wieder her.
    Installation und Konfiguration
    • Wärmepumpe gemäß Installationsanleitung des Herstellers installieren

    • Internetmodul, Router und Manager gemäß Abbildung verbinden
    1Manager
    2Router
    3Internetmodul
    • Internetmodul gemäß Herstelleranleitung einschalten und mit dem Internet verbinden.

    Gerätesuche im SmartSetup

    • Starten des SmartSetups
    • Wählen Sie im Drop Down-Menü Geräte auswählen oder suchen den Treiber EEBus Schnittstelle.
    • Klicken Sie Gerät zur Suche hinzufügen.
    • Klicken Sie Geräte suchen und installieren.

    Das Internetmodul wird installiert und in der Geräteliste mit dem Hinweis Gerät(e) müssen noch konfiguriert werden angezeigt.

    • Display der Bosch-Wärmepumpe aktivieren, um auf die Einstellungen zuzugreifen

    • Menü Service öffnen und Anlageneinstellungen auswählen

    • Unter EEBUS den Menüpunkt Inbetriebnahme auswählen

    • Suche EEBus-Geräte auswählen und den Anweisungen folgen
      Die Suche nach vorhandenen EEBus-Geräten wird gestartet.

    • Entsprechendes EEBus-Gerät auswählen und Gerät vertrauen auswählen
      Die Kopplung mit dem EEBus-Gerät erfolgt.
      Bei erfolgreicher Verbindung erscheint eine Bestätigungsmeldung.



    Danach ist das Gerät abschließend auch über die Geräteeinstellungen im Manager SmartSetup als vertrauenswürdig zu aktivieren.

    • Ins Manager SmartSetup/Gerätesuche zurückkehren
    • Die Einstellungen (Gerät anzeigen / Zahnrad Symbol) des Internetmoduls aufrufen
    • Auswahlbox 'Diesem Gerät vertrauen' aktivieren.
    • Speichern

    WOLF Wärmepumpen

    Kompatibilität
    Schnittstelle: Ethernet
    Manager flex 1.0 / flex 1.5 / rail
    WOLF Link Home mit Firmware-Version ≥ 5.00



    Gefahr

    Lebensgefährliche Spannung
    Gefährdung von Leben und Gesundheit durch elektrischen Schlag
    Die Installation der Geräte muss durch eine Elektrofachkraft erfolgen.

    • Schließen Sie die Geräte im spannungsfreien Zustand an.
    • Sichern Sie die Anlage gegen Wiedereinschalten.
    • Stellen Sie die 230-V-Netzspannung erst im letzten Schritt wieder her.
    Installation und Konfiguration
    • Kommunikationsmodul gemäß Installationsanleitung des Herstellers installieren

    • In den WLAN-Einstellungen des Smartphones das Netzwerk WOLFLINK-(...) auswählen

    • Passwort vom Gehäuse des Kommunikationsmoduls eingeben

    • Falls die Meldung WOLFLINK-(...) hat keinen Internetzugriff angezeigt wird: mit Ja bestätigen.

    • Browser auf dem Smartphone öffnen, http://192.168.1.1 in die Adresszeile eingeben und bestätigen.

    • Wärmepumpe gemäß Installationsanleitung des Herstellers installieren und konfigurieren

    • Kommunikationsmodul, Router, Manager und Wärmepumpe gemäß Abbildung verbinden
    1Manager
    2Router
    3Internetmodul
    4Wärmepumpe
    • Internetmodul gemäß Herstelleranleitung einschalten und mit dem Internet verbinden.

    • In der Smartset-App von WOLF die Einstellungen zum Vertrauen von Geräten öffnen und das Kommunikationsmodul als vertrauenswürdig aktivieren

    Gerätesuche im SmartSetup

    • Starten des SmartSetups
    • Wählen Sie im Drop Down-Menü Geräte auswählen oder suchen den Treiber EEBus Schnittstelle.
    • Klicken Sie Gerät zur Suche hinzufügen.
    • Klicken Sie Geräte suchen und installieren.

    Das Internetmodul wird installiert und in der Geräteliste mit dem Hinweis Gerät(e) müssen noch konfiguriert werden angezeigt.

    • In der Smartset-App von WOLF die Einstellungen zum Vertrauen von Geräten öffnen und das Kommunikationsmodul als vertrauenswürdig aktivieren

    Danach ist das Gerät abschließend auch über die Geräteeinstellungen im Manager SmartSetup als vertrauenswürdig zu aktivieren.

    • Ins Manager SmartSetup/Gerätesuche zurückkehren
    • Die Einstellungen (Gerät anzeigen / Zahnrad Symbol) des Internetmoduls aufrufen
    • Auswahlbox 'Diesem Gerät vertrauen' aktivieren.
    • Speichern
