SG Ready Wärmepumpe

Funktionsweise

Der SOLARWATT Manager berechnet die aktuelle PV-Überschussleistung (Netzeinspeisung). Ist ein (frei definierbarer) Wert an PV-Überschussleistung erreicht, wird ein potentialfreier Kontakt (Koppelrelais oder O/I-Ausgang des Shelly 3EM) geschaltet, der die SG Ready Schnittstelle der Wärmepumpe ansteuert und damit die Betriebszustände nach 1-4 auslöst.

Schnittstellenbelegung

• die SG Ready Schnittstelle besteht aus 2 Eingängen (Klemmen)
• Eingänge können über einen potentialfreien Kontakt geschaltet werden
• damit können folgende Betriebszustände der Wärmepumpe realisiert werden:

Hinweis

Informationen zur technischen Ausführung der SG-Ready Schnittstelle entnehmen Sie bitte der Installationsanleitung des Wärmepumpenherstellers. Für den PV-Optimierten Betrieb wird standardmäßig der Betriebszustand 3 gewählt. Der Betrieb der Wärmepumpe erfolgt eigenständig durch die Wärmepumpen-Regelung. Ein Auslösen von Betriebszustand 3 führt nicht zwangsläufig zu einem Anlaufen der Wärmepumpe.

Anzahl anbindbarer SG Ready Wärmepumpen: 1

Schnittstelle: WLAN (via Shelly 3EM)

Mitgeltende Dokumente

Liste Wärmepumpen Modelle mit SG Ready-Label

Geräte verbinden: Shelly 3EM

• SG Ready Wärmepumpe entsprechend der Installationsanleitung des Wärmepumpenherstellers installieren.
• Konfigurieren Sie die Regelung der SG Ready Wärmepumpe entsprechend der Installationsanleitung des Wärmepumpenherstellers.
• Installieren Sie den Shelly 3EM so, dass die elektrische Leistungsaufnahme der Wärmepumpe gemessen wird. Beachten Sie die Installationsanleitung des Herstellers.
• Beachten Sie die Einbaurichtung der Stromwandler-Klemmen (siehe Abbildung unten)

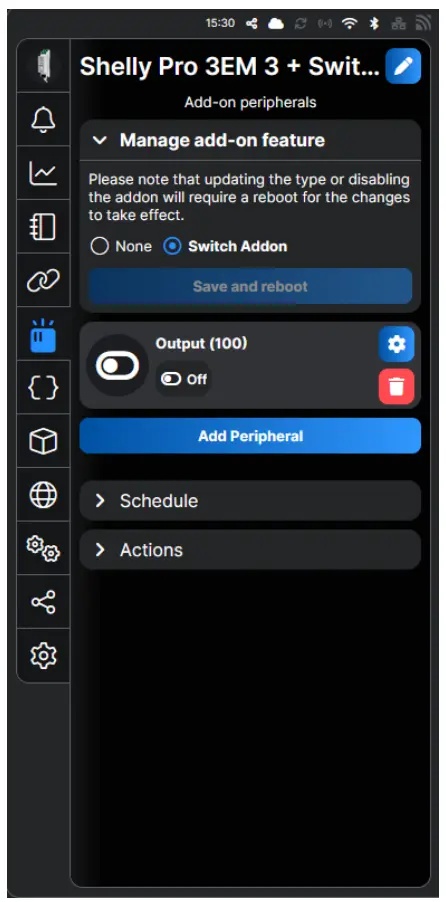

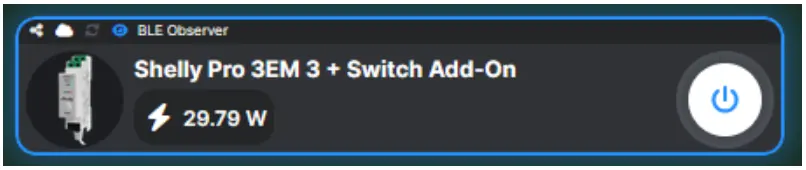

• Verbinden die potentialfreien Ausgänge des Shelly 3EM mit der SG Ready Schnittstelle der Wärmepumpe
• Informationen zur technischen Anbindung des Shelly 3EM Relais an die SG Ready Schnittstelle der Wärmepumpe entnehmen Sie der Installationsanleitung des Wärmepumpenherstellers.

Einrichtung im SmartSetup

• Starten Sie das Smart Setup

Geräte suchen

• Wählen Sie Shelly im Suchfeld Geräte auswählen oder suchen aus.
• Geben Sie den kompletten Hostnamen oder die IP-Adresse des Shellys ein. Den Hostnamen finden Sie in der Bedienoberfläche des Shelly, in der Bedienoberfläche des Routers bzw. mithilfe eines IP-Scanners (Achtung: ein Netzwerk Scan bedarf der vorherigen Zustimmung Ihres Kunden). Bestätigen Sie Gerät zur Suche hinzufügen.
• Klicken Sie auf Gerät zur Suche hinzufügen.
• Fügen Sie ggf. weitere Geräte (Wechselrichter, Batteriespeicher, etc.) zur Suche hinzu. Anleitungen zum Verbinden weiterer Geräte finden sie unter Geräte verbinden.
• Klicken Sie auf Geräte suchen und installieren.
• Nach erfolgreicher Installation erscheint der Shelly Zähler unter Energiezähler und Shelly Device unter Weitere Geräte.
• Konfigurieren Sie den Shelly Zähler durch klick auf Gerätetyp auswählen (gelb hinterlegtes Feld).
• Konfigurieren Sie den Shelly Zähler als Gerätetyp: SG Ready Wärmepumpe.
• Bestätigen Sie die Eingabe durch klick Gerätetyp auswählen.

Installation

• Extension und Relais der Verpackung entnehmen
• EnergyManager pro spannungsfrei schalten und Terminierung entfernen

• Montage auf der Hutschiene
• Extension an den EnergyManager anstecken und mit Terminierung abschließen
• Relais mit Digitalausgang der Extension verbinden

• Komponenten entsprechend der folgenden Pläne verschalten

Informationen zur technischen Anbindung des Koppelrelais an die SG Ready Schnittstelle der Wärmepumpe entnehmen Sie der Installationsanleitung des Wärmepumpenherstellers.

Brauchwasserwärmepumpe 1-phasig, SchuKo Stecker mit Funksteckdose

Brauchwasserwärmepumpe 1-phasig, festverkabelt mit S0-Zähler

Heizungswärmepumpe 3-phasig, festverkabelt mit S0-Zähler

Einrichtung im SmartSetup

Geräte suchen

• im DropDown Menü Wärmepumpen SG Ready und den dazugehörigen Zähler auswählen und jeweils der Suchliste hinzufügen

Für die Einrichtung der Wärmepumpe (SG Ready) werden 2 Schnittstellen abgefragt. Schnittstelle 1 wird nicht benötigt, daher für diese Schnittstelle eine unbelegte Schnittstelle auswählen (im Beispiel: Digital Out 2). Der EnergyManager steuert die Wärmepumpe gemäß Schaltzustand 3 (Schaltung bei PV-Überschuss). Als Schnittstelle 2 den Signalausgang des Koppelrelais konfigurieren (im Beispiel: Digital Out 1).

• zugehörigen Zähler (zum Beispiel S0-Zähler) als Verbrauchszähler konfigurieren

• SG Ready Wärmepumpe und Zähler durch Geräte suchen und installieren dem Setup hinzufügen

• Wärmepumpe erscheint unter Geräte grün markiert

• zur besseren Übersicht wird empfohlen, den Energiezähler nach dem gemessenen Verbraucher (hier: Wärmepumpe) zu benennen
• Wärmepumpe konfigurieren durch
  • Zählerzuweisung
  • Angabe der Nennleistung der Wärmepumpe
