DTSU 666 (dreiphasig)

Anbindung über Batteriesystem

Der DTSU-Zähler kann am Manager als Hauptzähler genutzt werden und die Anbindung erfolgt über SOLARWATT Battery vision und Inverter vision.

Geräte verbinden: SOLARWATT Battery vision & Inverter vision.

Direktanbindung über RS485

Schnittstelle: RS485

• Stellen Sie Spannungsfreiheit her und überprüfen Sie sie.
• Installieren Sie den DTSU Zähler auf der Hutschiene im Schaltschrank. Achten Sie auf die Einbaurichtung. Beachten Sie die Installationsanleitung des Zählers.

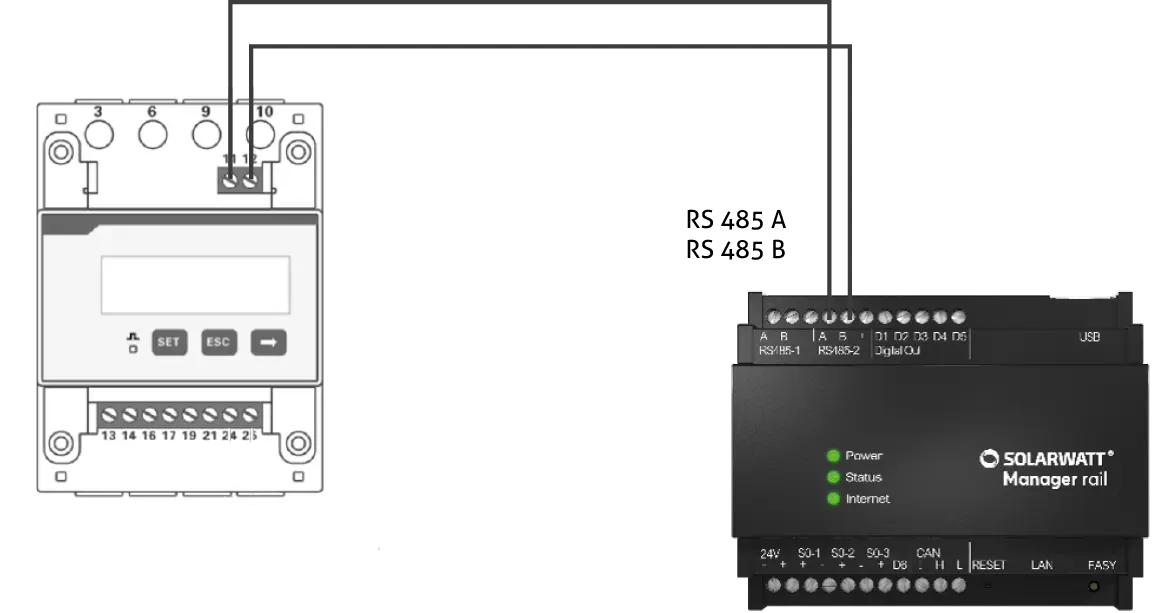

• Legen Sie die Adern eines des Datenkabels (min. CAT 5) auf die RS485-Anschlussklemmen des Zählers (Pin-Belegung siehe Tabelle unten).
• Legen Sie die Adern des Datenkabels auf die RS485-Anschlussklemmen des Managers (Pin-Belegung siehe Tabelle unten).
• Stellen Sie die Spannungsversorgung wieder her.

DTSU 666 über Batteriesystem

Bei Installation des DTSU 666 über Battery vision & Inverter vision wird das Gerät über die Auswahl des vision-Treibers hinzugefügt.

Geräte verbinden: Battery vision & Inverter vision

DTSU 666 über RS485

• Starten des SmartSetups.

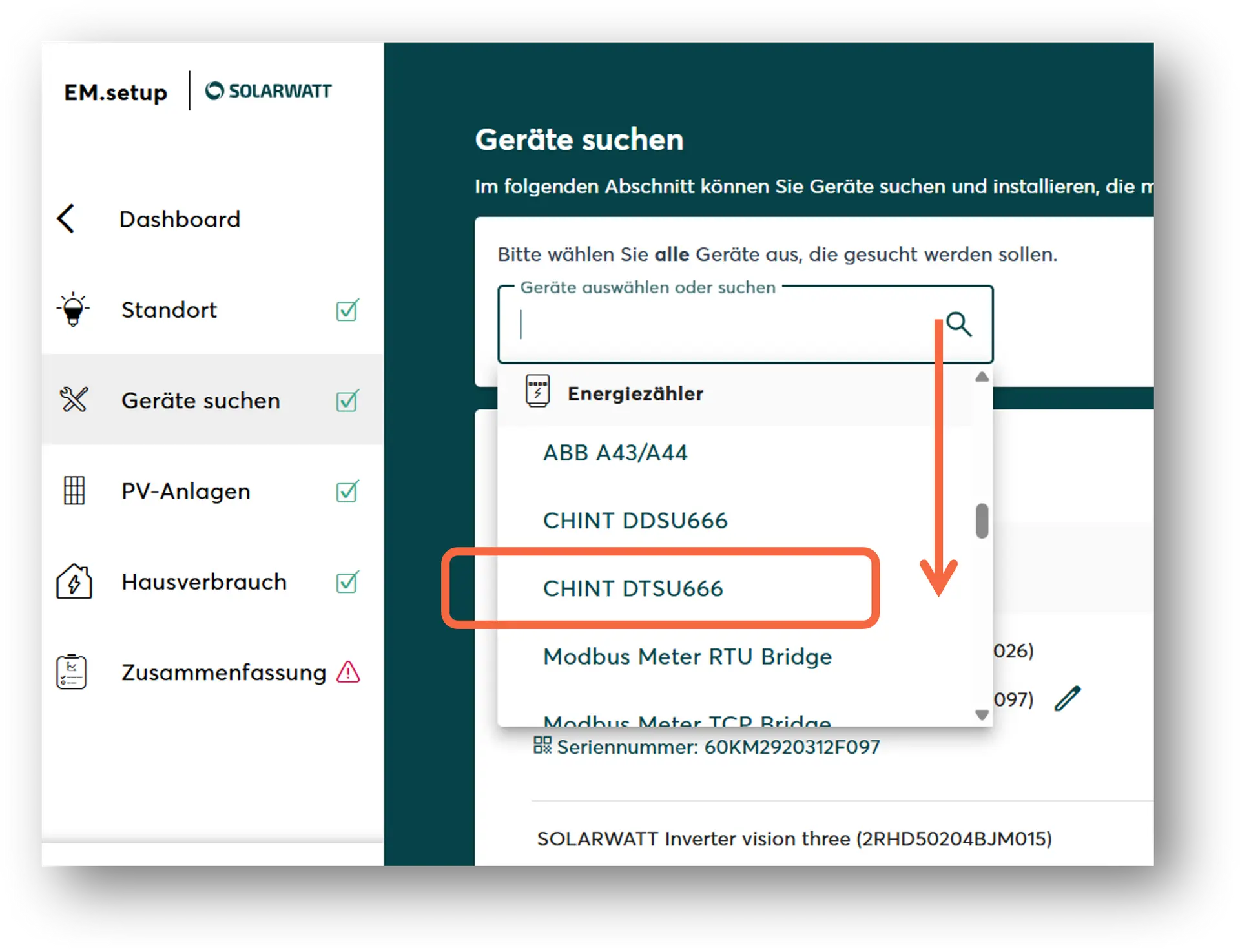

• Wählen Sie im Dropdown-Menü Geräte auswählen oder suchen den Treiber Chint DTSU666

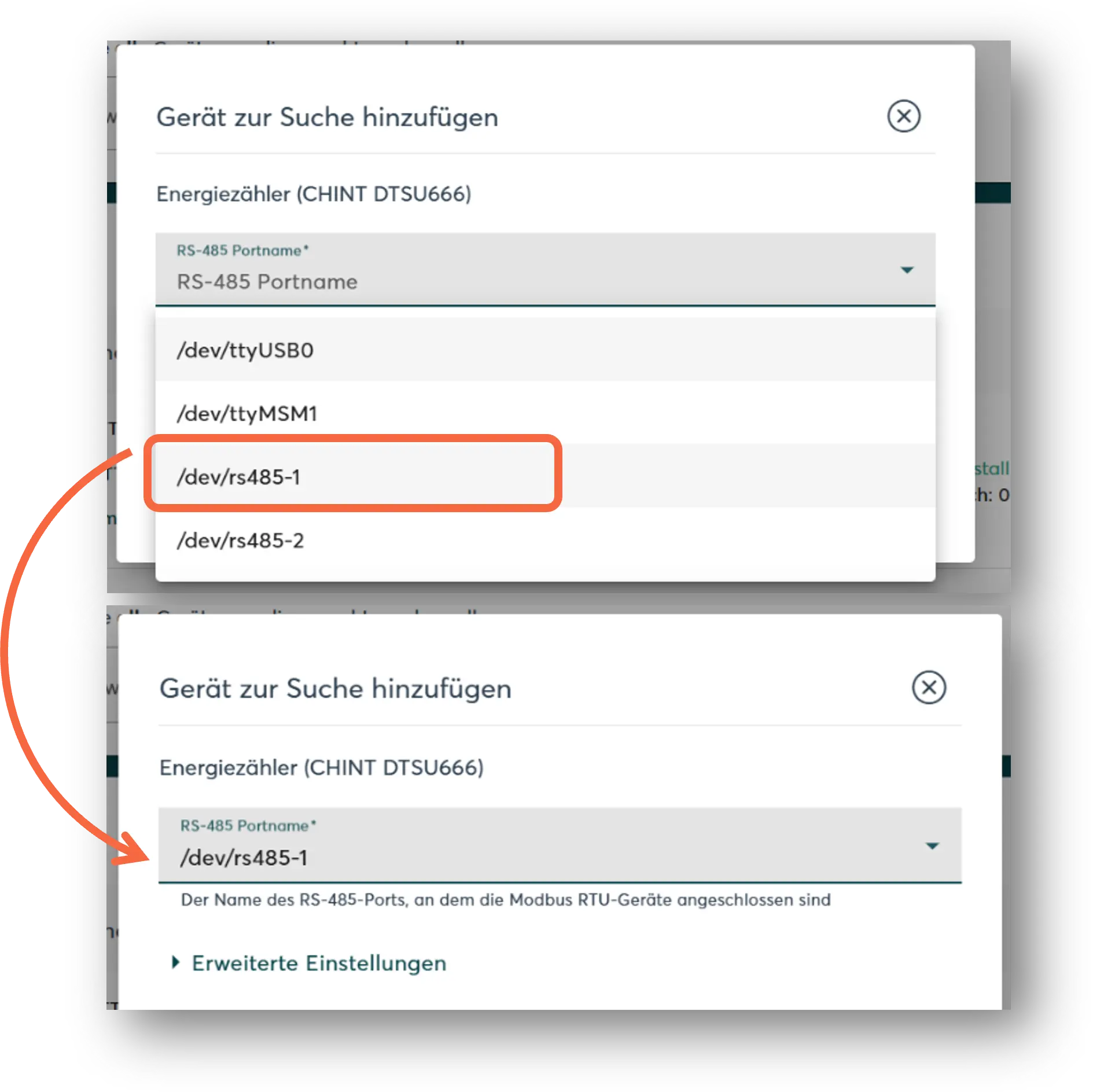

1. Manager rail:
   Wählen Sie die belegte RS485 Schnittstelle aus.

1. Manager flex:
   Wählen Sie RS485 aus.

• Fügen Sie ggf. weitere Geräte zur Suche hinzu.
• Wenn die Suchliste komplett ist, klicken Sie Geräte suchen und installieren.

Korrekt installierte Geräte erscheinen mit der Meldung: Gerät ist installiert in der Geräteliste. Weiterhin zeigt die Liste die aktuellen Erzeugungs- oder Verbrauchsdaten.

• Falls nötig, weitere Geräte verbinden.
• Fahren Sie mit SmartSetup fort.
