Die Seite beschreibt die Planung eines Clusters mit mehreren Battery vision Systemen und der Battery vision clusterbox.

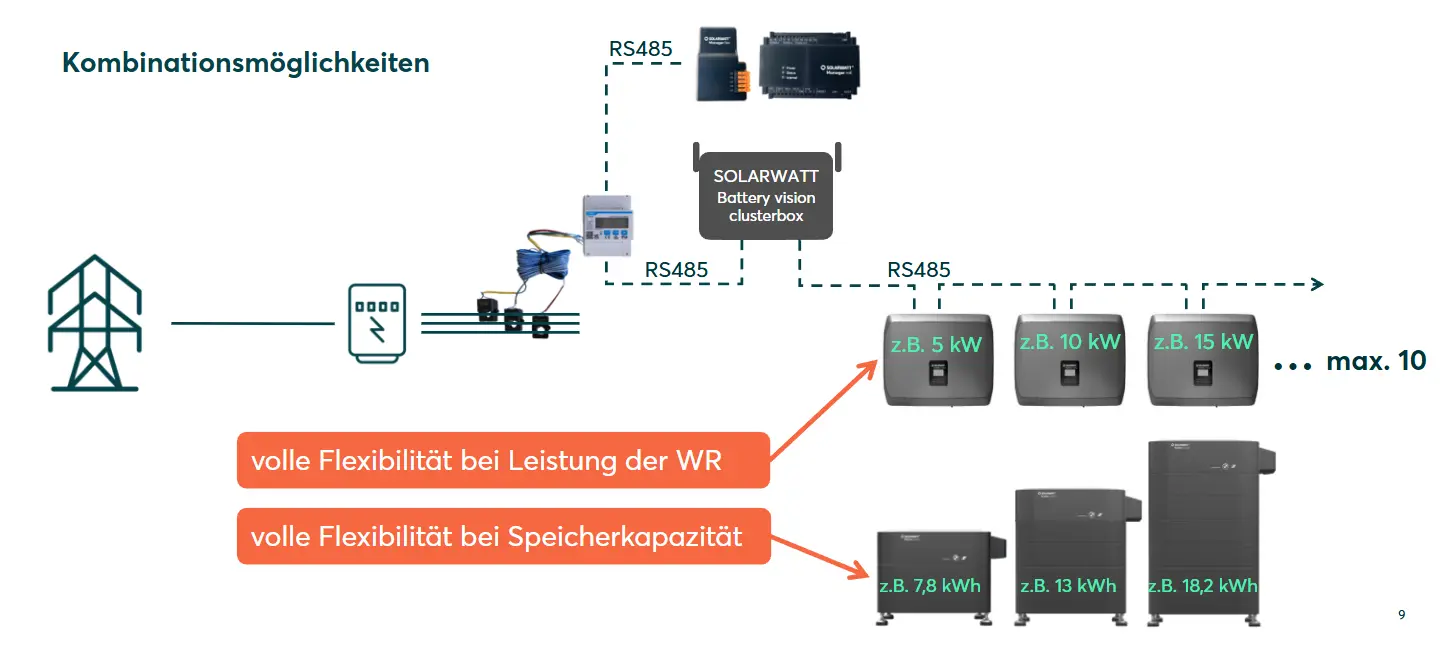

Kombinationen Wechselrichter, Speicher
Anbindung an den SOLARWATT Manager
Anbindung
Hinweise zur Anbindung an einen SOLARWATT Manager:
Bei Errichtung eines Clusters benötigt der SOLARWATT Manager die Daten vom Netzanschlusspunkt über eine direkte Verbindung.
Der DTSU 666 duo RS485 CT 100A verfügt über zwei RS485 Schnittstellen (siehe Abbildung 1 unten)
Beim Einsatz des DTSU 666 RS485 CT 200A benötigt man deshalb einen zweiten Zähler für die Manageranbindung. Dafür eignet sich der Shelly pro 3EM (siehe Abbildung 2 unten)

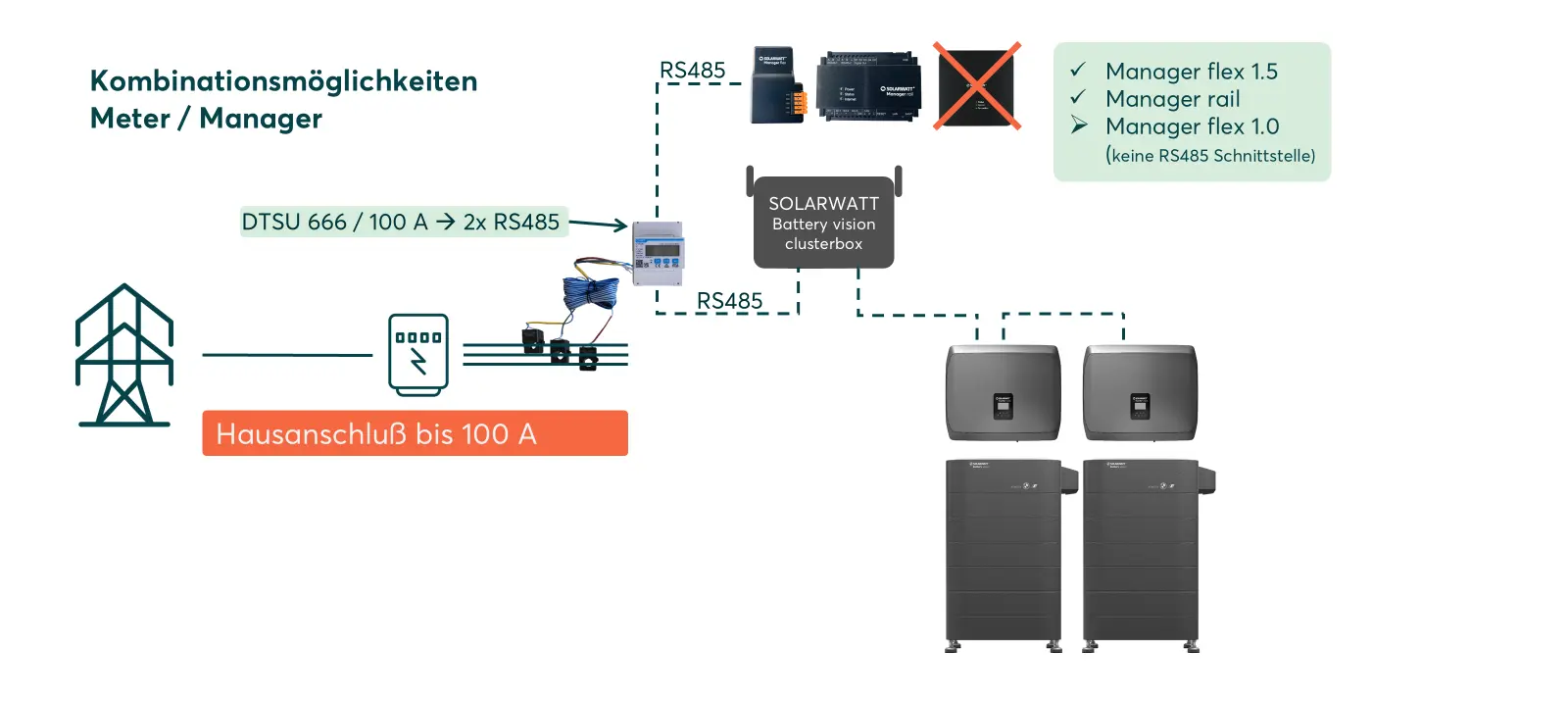

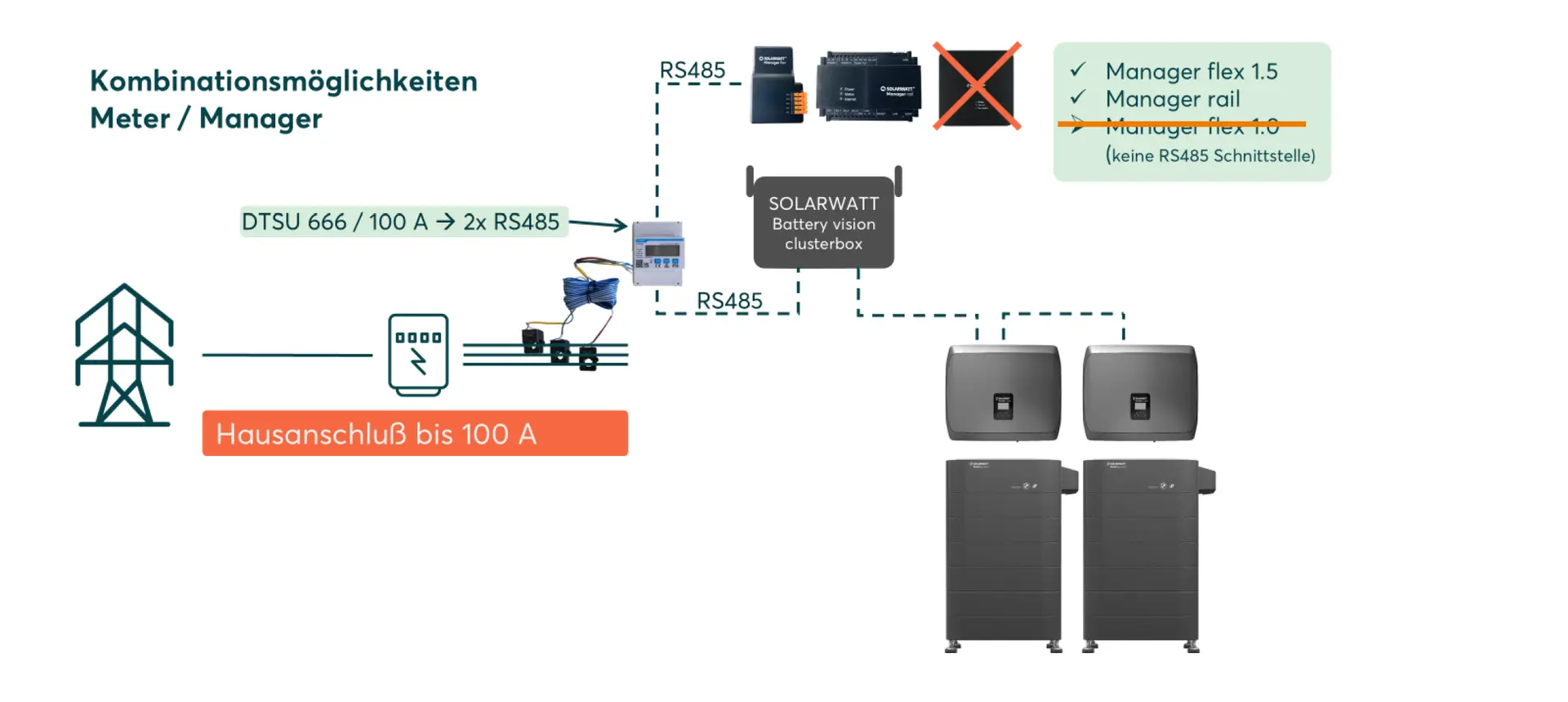

Abb. 1 Verbindung von Clusterbox und Manager via DTSU 666 duo RS485 CT 100A

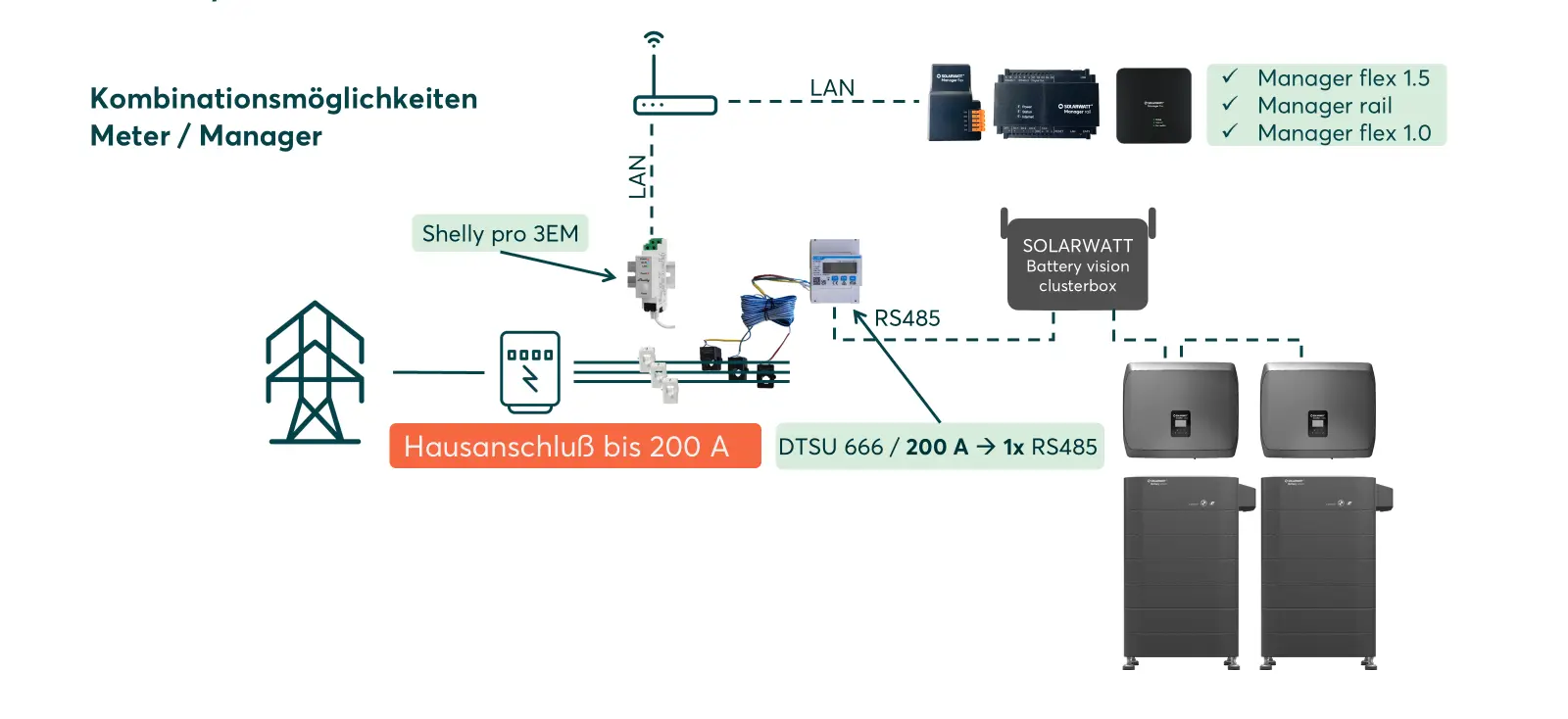

Abb. 2 Verbindung von Clusterbox und Manager via DTSU 666 RS485 CT 200A und Shelly Pro 3EM

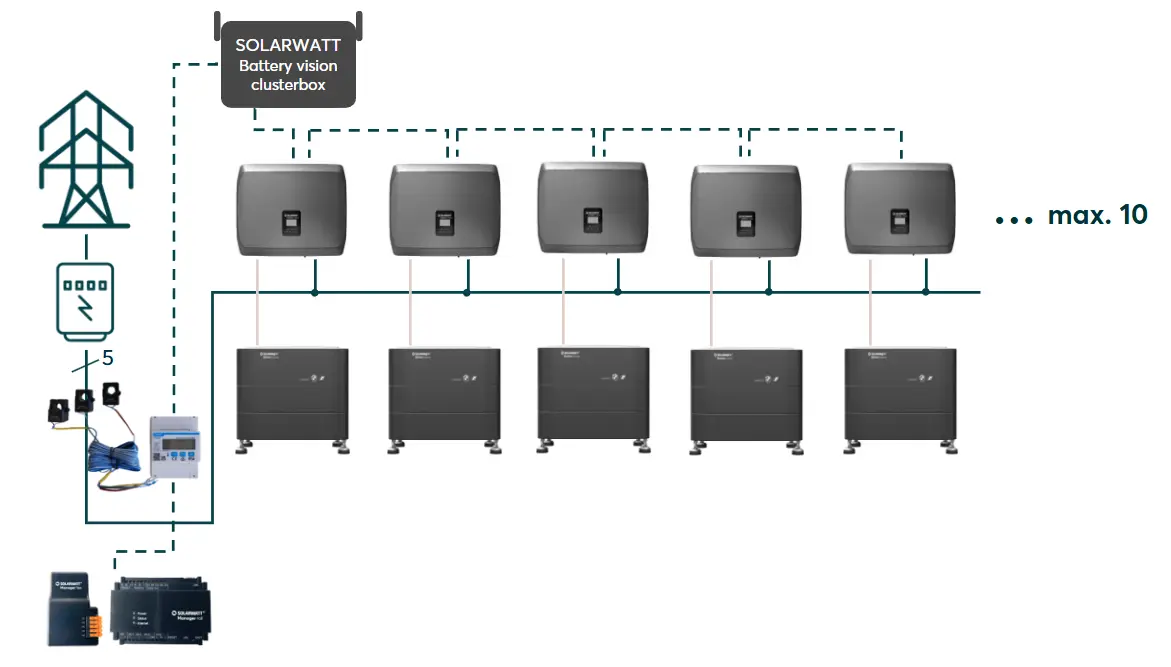

Clusterbetrieb ohne Backup

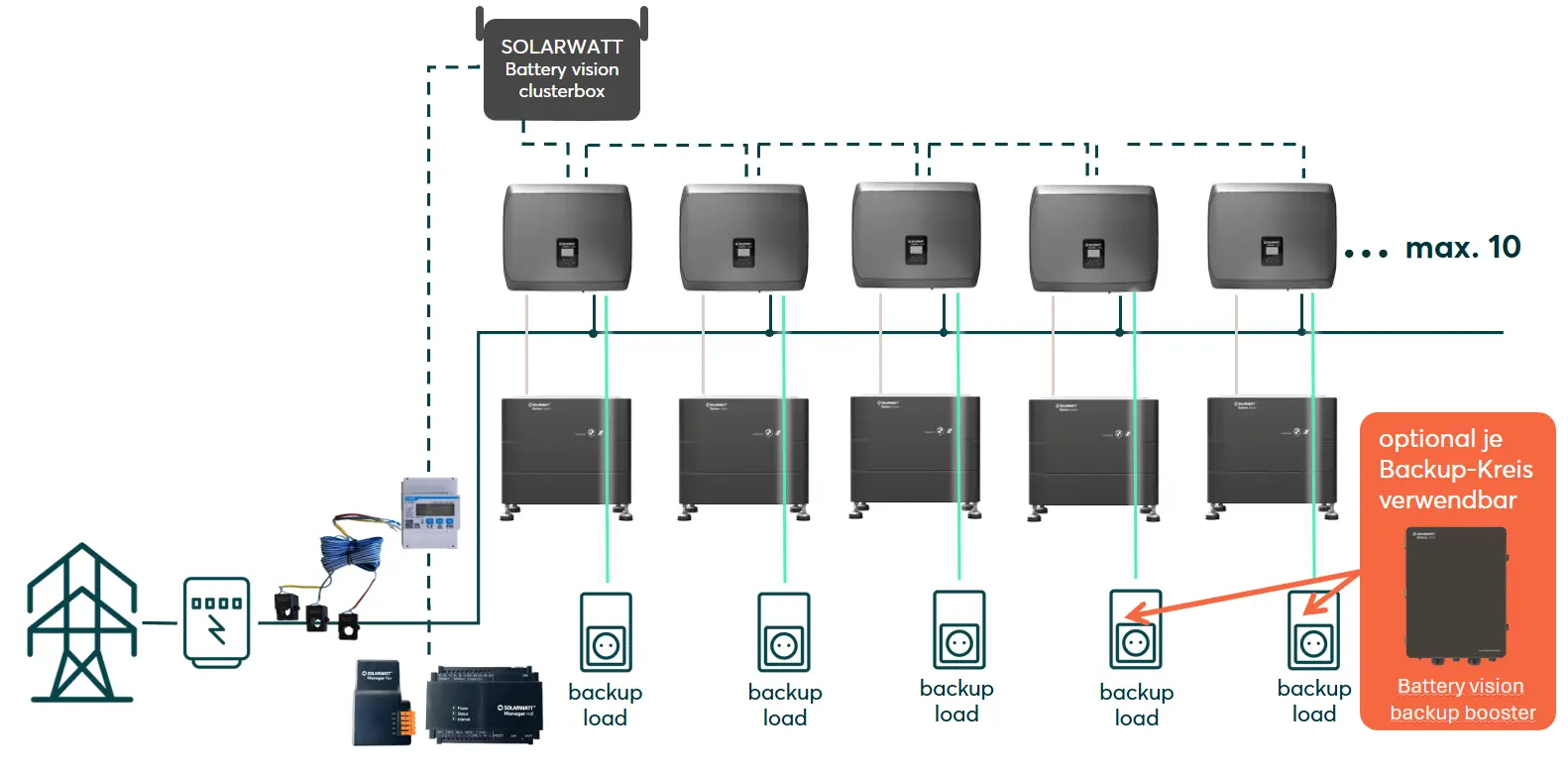

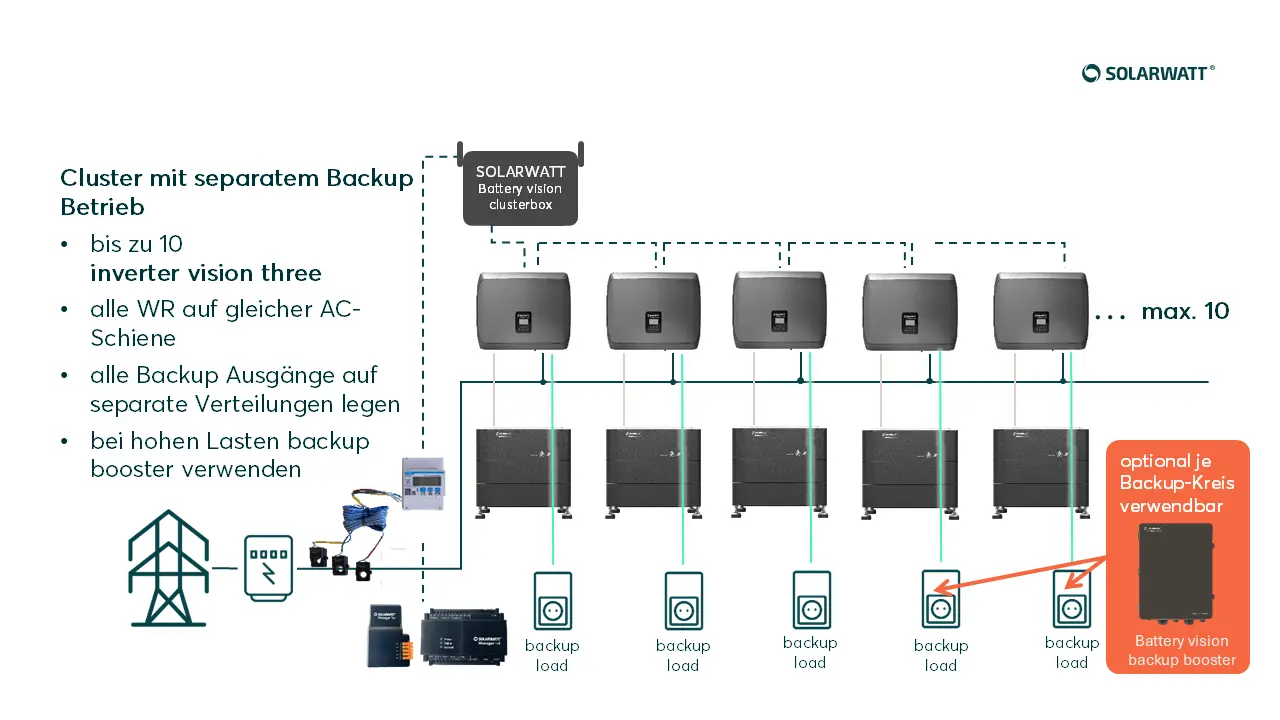

Separate Backup Ausgänge
Max. Geräteanzahl
Es können maximal 10 Inverter vision three an die clusterbox angeschlossen werden, wenn keine Notstromlast angeschlossen ist oder die Notstromausgänge der Wechselrichter separat laufen und NICHT gekoppelt werden.

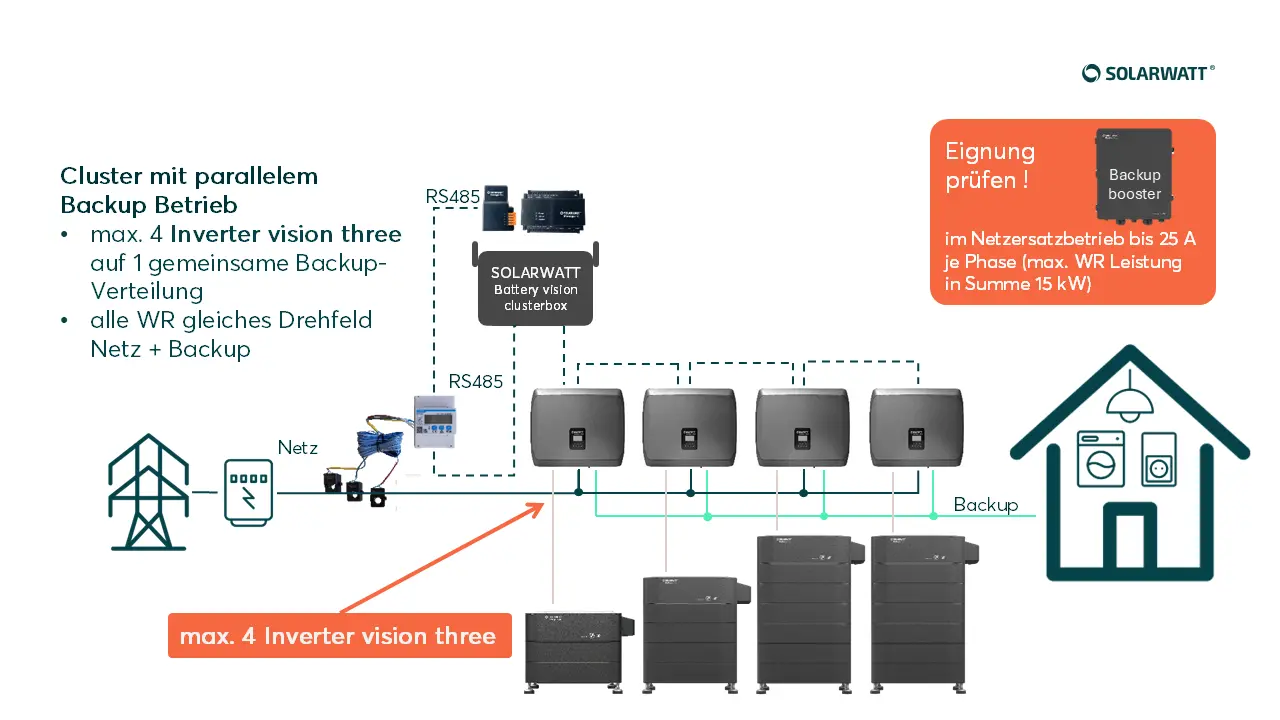

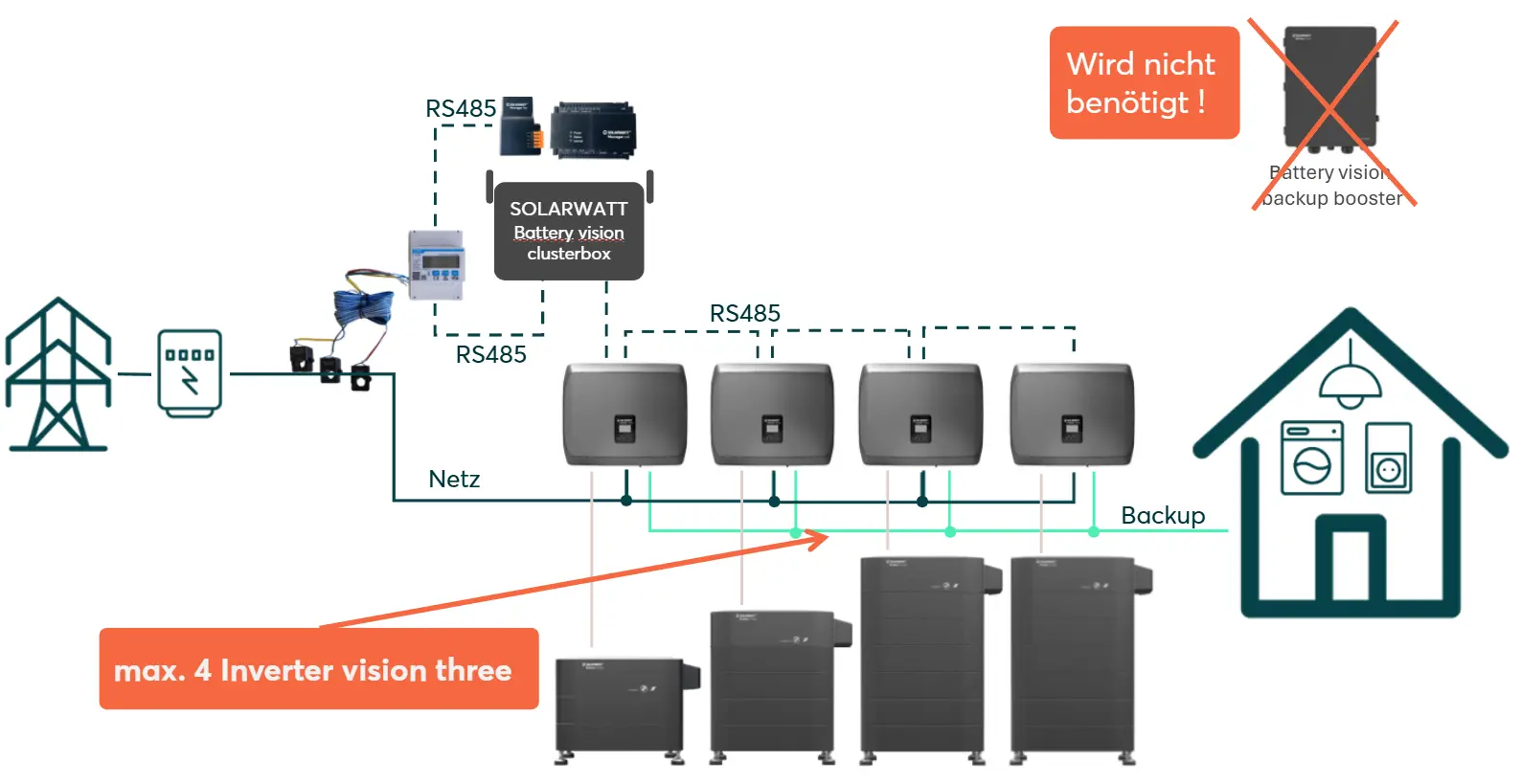

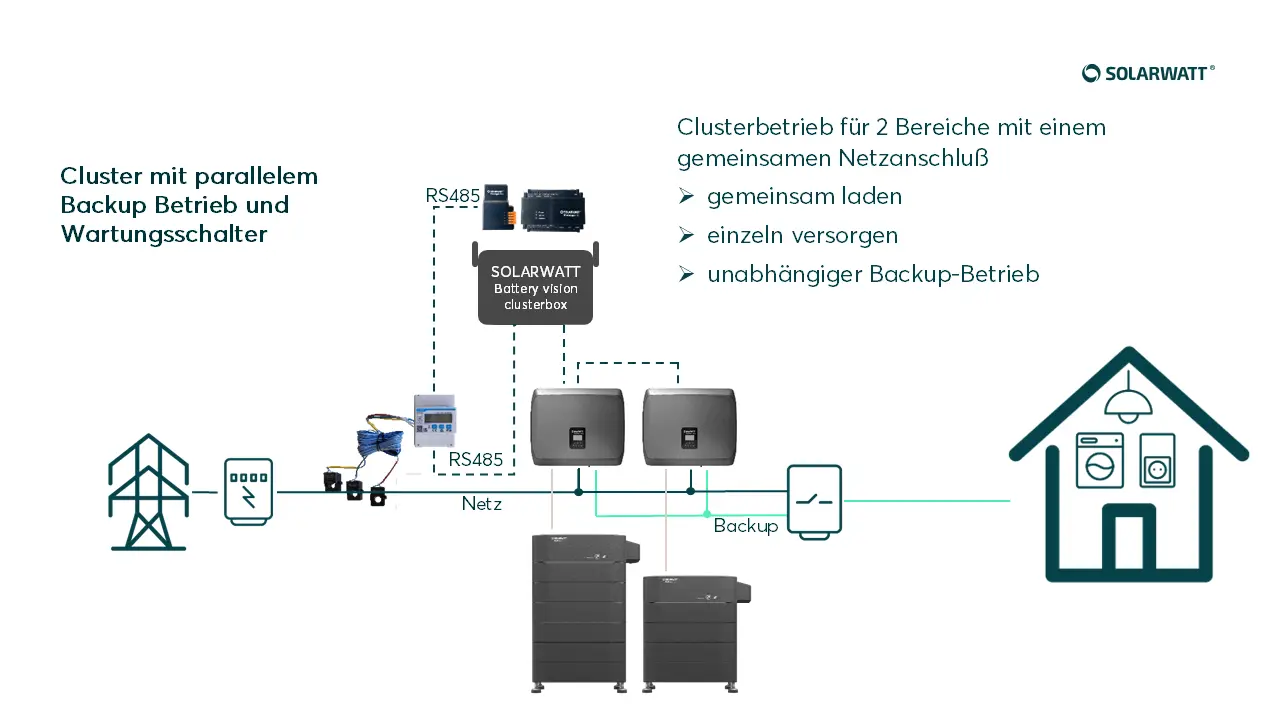

Parallele Backup Ausgänge
Max. Geräteanzahl
Es können maximal 4 Inverter vision three an die clusterbox angeschlossen werden, wenn die Notstromausgänge der Wechselrichter im Parallelbetrieb gekoppelt werden sollen.
