Aufbau und Lieferumfang

Aufbau Inverter vision three

A	DC-Schalter	G	DRM
B	Anschluss PV1, PV2, PV3	H	Antenne (Bluetooth/WiFi)
C	Anschluss Batterie	I	Kommunikationsdongle
D	Anschluss BMS (Batteriemanagementsystem)	J	Anschluss Com
E	Anschluss Zähler	K	Anschluss AC backup / AC grid
F	Anschluss LAN	L	Erdungsanschluss

Display Inverter vision three

O	LC-Display	S	nach oben: Wert erhöhen
P	rot/blinkt rot: Fehler aus: normaler Betrieb	T	nach unten: Wert absenken
Q	blau: WLAN/LAN verbunden blinkt blau: Verbindung wird aufgebaut aus: keine WLAN/LAN Verbindung	U	bei Anzeige des Startdisplays: lange drücken = START/STOP kurz drücken = Menü öffnen innerhalb eines Menüs: kurz drücken = bestätigen
R	grün: betriebsbereit blinkt grün: Betrieb angehalten	V	zurück/beenden

11	Wandhalter	17	3 Schrauben für Wechselrichterbefestigung
12	PV-Stecker (Stäubli MC4)	18	Kabelschuh für die Erdung
13	PV-Pinkontakte	19	4x wasserdichte Steckergehäuse: 1x für RJ45 Stecker vom Zähler kommend 1x für LAN Stecker vom Router kommend 2x Ersatz
14	AC-Stecker	20	Antenne
15	Kommunikationsstecker (optional)	21	Zähler mit CT-Klemmen
16	6 Schrauben und Dübel für Wandbefestigung	22	Schnellstartanleitung und Sicherheitshinweise

Display Inverter vision max

O	LC-Display	S	nach oben: Wert erhöhen
P	rot/blinkt rot: Fehler aus: normaler Betrieb	T	nach unten: Wert absenken
Q	blau: WLAN/LAN verbunden blinkt blau: Verbindung wird aufgebaut aus: keine WLAN/LAN Verbindung	U	bei Anzeige des Startdisplays: lange drücken = START/STOP kurz drücken = Menü öffnen innerhalb eines Menüs: kurz drücken = bestätigen
R	grün: betriebsbereit blinkt grün: Betrieb angehalten	V	zurück/beenden

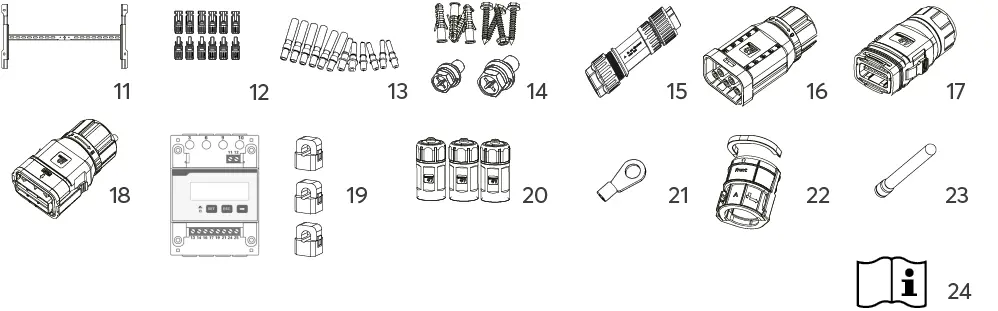

11	Wandhalter	18	Kommunikationssteckverbinder Cluster
12	PV-Steckverbinder (MC4 Stäubli)	19	Zähler mit CT-Klemmen
13	PV-Pin-Kontakte	20	RJ45 outdoor Adaptoren
14	Schrauben und Dübel Wandbefestigung, WR Befestigung (M4), Erdung (M5)	21	Erdungsklemme
15	AC Steckverbinder Grid	22	Verriegelung f. Netzanschluss
16	AC Steckverbinder Backup	23	Antenne
17	Kommunikationssteckverbinder Zähler	24	Schnellstartanleitung, Sicherheitshinweise

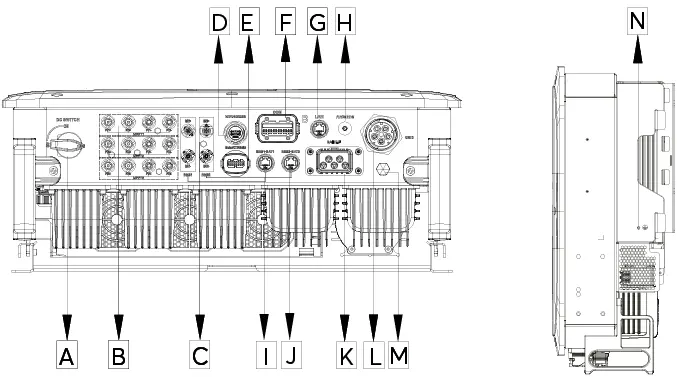

A	DC-Schalter	I	Kommunikationsdongle
B	PV1	J	Anschluss AC GRID
C	PV2	K	Anschluss BMS (Batteriemanagementsystem)
D	Anschluss Batterie	L	Wasserdichte Abdeckung
E	Anschluss Zähler	M	DRM
F	Antenne (Bluetooth / WiFi	N	Anschluss LAN
G	Anschluss Cluster IN	O	Anschluss AC BACKUP
H	Anschluss Cluster OUT	P	Erdungsanschluss

Display Inverter vision one

Die Struktur des Inverter vision three Menübaums inklusive Erklärungen finden Sie hier.

Die Struktur des Inverter vision one Menübaums inklusive Erklärungen finden Sie hier.

11	Wandhalter	17	4 Schrauben für Wandbefestigung
12	PV-Stecker (Stäubli MC4)	18	Antenne
13	PV-Pinkontakte	19	Kabelschuh für Erdungskabel
14	AC-Stecker GRID (weißer Ring)	20	Zähler mit CT-Klemme
15	AC.Secker BACKUP (roter Ring)	21	2x wasserdichte Steckergehäuse: 1x für LAN Stecker vom Router kommend 1x Ersatz
16	Zähleradapter mit Aderendhülsen	22	Schnellstartanleitung und Sicherheitshinweise

Aufbau Battery vision top pack und pack

A	Bohrungen für Befestigungswinkel	F	SoC LEDs	K	DC OUT+	P	Bohrung für pack-Befestigung
B	Bohrung für pack-Befestigung	G	Status LED	L	Befestigungen für DC-Kabel	Q	Griff
C	B-Start Schalter	H	DC-Schalter	M	Bohrungen für Befestigungswinkel	R	Status LED
D	Netzschalter	I	BMS	N	Erdungsklemme
E	BMS Status LED	J	DC OUT-	O	pack Fixierung

Lieferumfang Battery vision top pack

1	4 Schrauben (M5) für die Befestigung der Wandhalter, 2 Schrauben für die Befestigung des top packs	7	2 Schrauben für die Wandbefestigung
2	Wandhalterungen	8	Brückenstecker
3	Fußstützen	9	Schutzabdeckung für pack Verbindungen
4	Kommunikationskabel BMS-Wechselrichter (1,5 m)	10	Sicherheitshinweise
5	Erdungskabel mit 2 zusätzlichen Kabelschuhen
6	DC-Kabel (1,5 m)

Lieferumfang Battery vision pack

23	je 2 Schrauben (M5) für die Befestigung des packs
24	Sicherheitshinweise

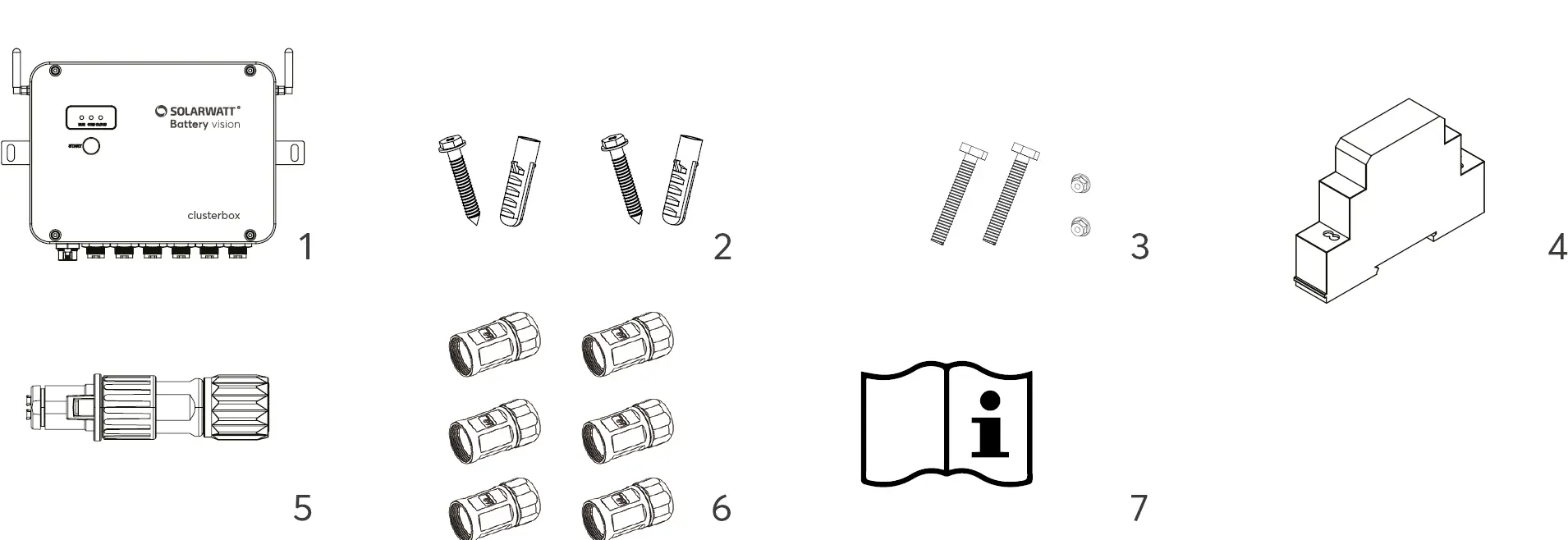

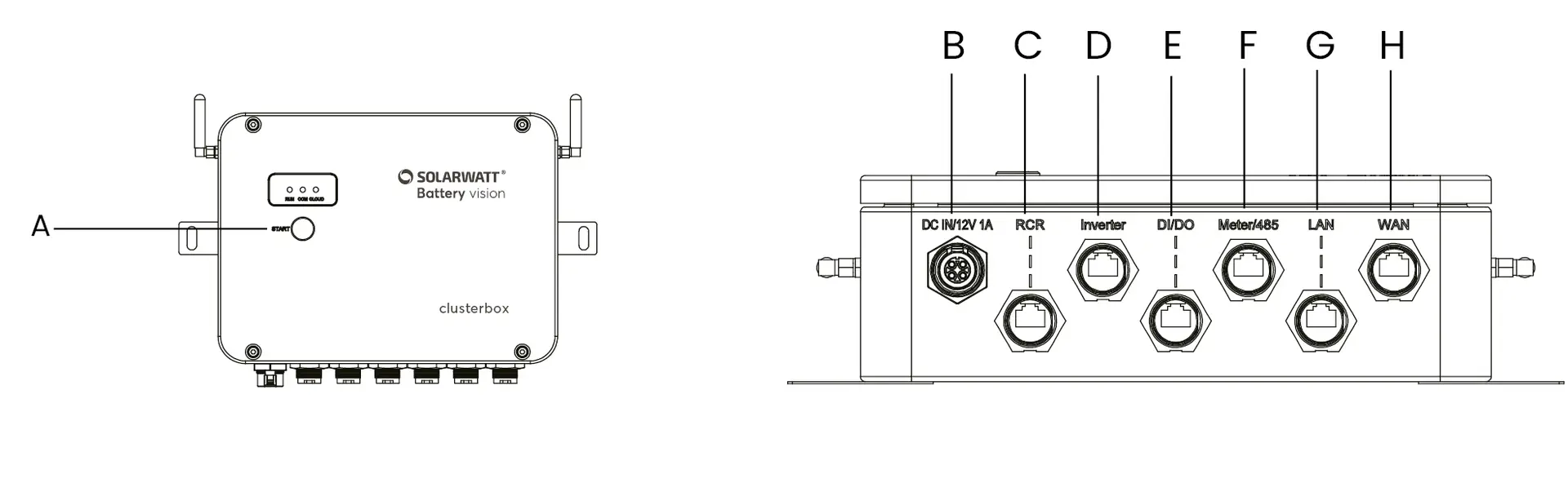

1	Battery vision clusterbox	5	DC-Stecker (optional verwendbar)
2	Gewindeschneidende Schrauben 6x40, Dübel 8x40	6	Wasserdichte Schutzkappen für RJ45-Stecker
3	Sechskantschrauben M6x45 Flügelmuttern M6 (optional verwendbar)	7	Sicherheitshinweise Schnellstartanleitung
4	Netzteil 100-227 V AC / 12 V 1 A DC (optional verwendbar)

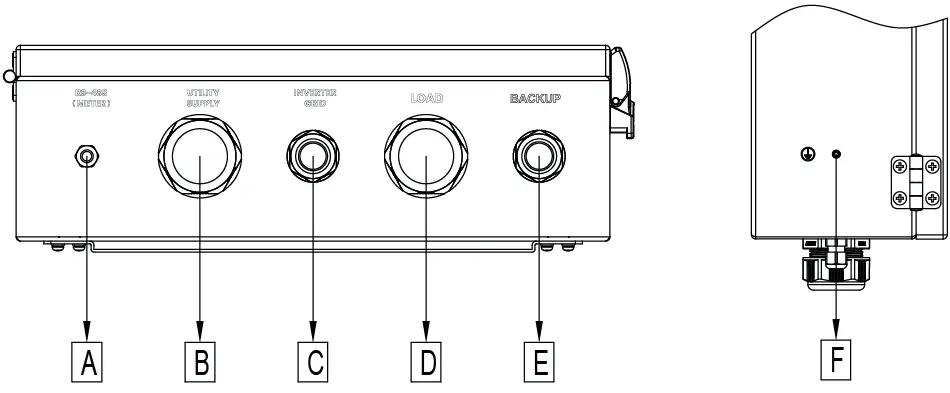

A	Anschluss RS485 (Zähler) optional*	D	Anschluss Haus
B	Anschluss Netz	E	Anschluss Backup des Wechselrichters
C	Anschluss Grid des Wechselrichters	F	Erdung

* der Eingangs A (Zähler) wird nicht belegt, der Zähler (Chint Meter DTSU 666) wird am Inverter vision angeschlossen

1	Battery vision backup booster	5	Kabelschuh für Erdungskabel
2	Wandhalter	6	Aderendhülsen (20x)
3	Schrauben und Dübel (4x) für Wandbefestigung	7	Schlüssel
4	Schrauben (2x für Befestigung backup booster an Wandhalter, 1x Erdung)	8	Schnellstartanleitung Sicherheitshinweise
