Anbindung Funkrundsteuerempfänger

Diese Seite beschreibt die Anbindung eines Funkrundsteuerempfängers an den Inverter vision three.
Inhaltsverzeichnis

    Beachten Sie die Anforderungen an den Kabeltyp für die Kommunikationsverbindung zwischen Wechselrichter und Funkrundsteuerempfänger unter Benötigtes Zubehör und Werkzeuge.

    Datenkabel an WR anschließen

    • Datenkabel an den DRM Ausgang des Wechselrichters anschließen

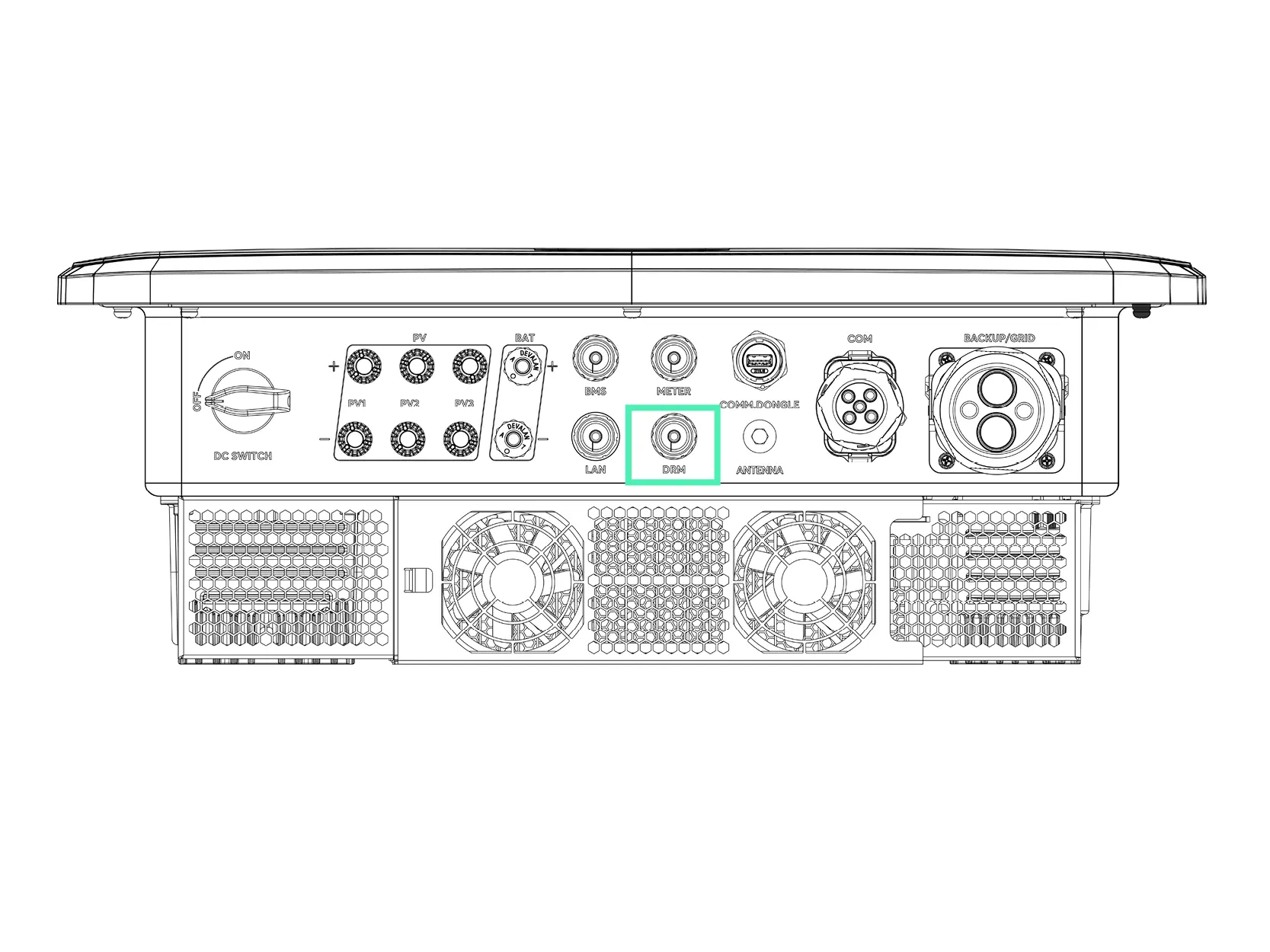

    DRM Anschluss am Inverter vision three
    • Zum Schutz des Anschlusses bei Feuchtraum- und Außeninstallationen sind die im Lieferumfang des Wechselrichters enthaltenen Steckergehäuse zu verwenden
    Dichtung über das Kabel schieben und alle Komponenten des Steckergehäuses fixieren

    Hinweis: beim Einsatz eines Verlegekabels passen selbst konfektionierte Stecker u.U. nicht durch die Steckergehäuse. Stellen Sie dann sicher, dass die eingesetzten Stecker für den Außenbereich entsprechend UV- und witterungsbeständig sind und die erforderliche IP-Schutzart IP65 eingehalten wird.

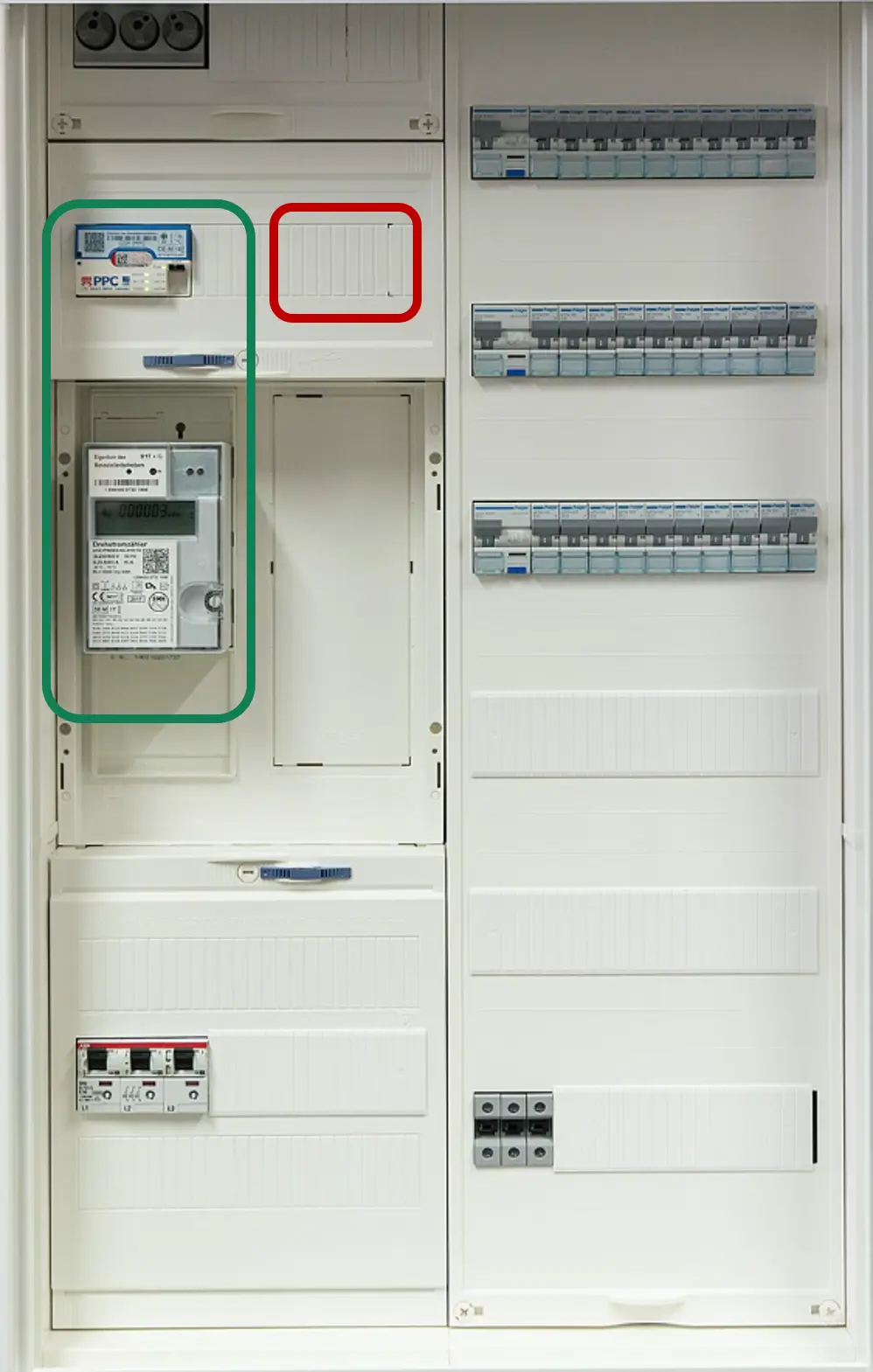

    Anschluss am Funkrundsteuerempfänger

    • Adern des Datenkabels vom Inverter kommend an die Kontakte des Funkrundsteuerempfängers anschließen

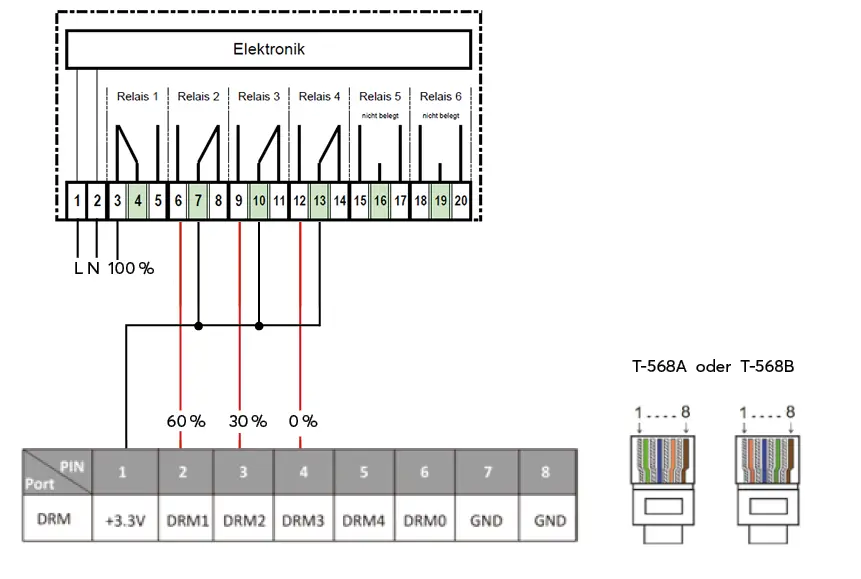

    Pin-Belegung RJ45 Stecker und Funkrundsteuerempänger

    Hinweis

    In der Abbildung handelt es sich um eine typischen Anschlussplan eines Funkrundsteuerempfängers.
    Prüfen Sie unbedingt die in der Installationsanleitung des zum Einsatz kommenden Produkts vorgeschriebene Belegung der Kontakte.

    Beachten Sie bei der RJ45 Pinbelegung den Standard des von Ihnen verwendeten Patchkabels. Der Unterschied zwischen T-568A und T-568B ist, dass die Farben der Adernpaare 1/2 und 3/6 (orange und grün) vertauscht sind (siehe Abb.).

    Für die Inbetriebnahme des Funkrundsteuerempfängers über das Wechselrichter Display folgen Sie den Schritten unter Inbetriebnahme Funkrundsteuerempfänger.
