Stromzähler DTSU 666 (dreiphasig)

Die Seite beschreibt die Installation und den Anschluss des dreiphasigen Zählers DTSU 666.
    ACHTUNG

    Der SOLARWATT Inverter ist ausschließlich mit der DDSU und DTSU Solarwatt Version (Software Version) kompatibel. Die Solarwatt Version dieser Zähler können Sie nur über Solarwatt oder Solarwatt-Partner beziehen. Sie erkennen die Solarwatt Version an dem Solarwatt Logo auf dem Label der Stromzähler-Verpackung (siehe Abbildung).

    Label Stromzähler Solarwatt Version
    Gefahr

    Gefahr eines elektrischen Schlags oder Brandes

    • Vergewissern Sie sich vor dem Anschließen der Kabel, dass der Zähler unbeschädigt ist.
    • Vergewissern Sie sich, dass der Erdungsdraht sicher installiert ist.
    • Vergewissern Sie sich vor dem Einschalten des Geräts, dass die Verkabelung korrekt ist.
    Überblick DTSU Zähler

    Technische Daten

    Abmessungen: 100 x 72 x 65,5 mm (4 TE)

    Max. Stromstärke: eine CT-Klemme kann für einen Messbereich bis 100 A eingesetzt werden

    Kabellänge CT-Klemmen: 6 m (kann zugeschnitten oder auf bis zu 15 m verlängert werden)

    Max. Entfernung zum Wechselrichter: 100 m

    Installation des Zählers mit einem Inverter THREE im dreiphasigen Netz

    Beachten Sie alle Sicherheitshinweise und Anforderungen an den Installateur.

    Zur Erfassung der Stromüberschüsse und des Strombezugs wird der Inverter vision three mit dem dreiphasigen Stromzähler DTSU 666 duo RS485 CT (Solarwatt Version) ausgeliefert.

    Beachten Sie die Anforderungen an den Kabeltyp für die Kommunikationsverbindung zwischen Wechselrichter und Zähler unter Benötigtes Zubehör und Werkzeuge.

    Beachten Sie für die Installation des Zählers die von Solarwatt zur Verfügung gestellte Planungsunterstützung inklusive Schaltpläne.



    • Zähler an der Oberkante der Hutschiene im Hausanschlusskasten einhaken und nach unten drücken, bis er einrastet
    Zähler auf der Hutschiene montieren

    Die Spannungsmessung erfolgt über die Direktanschlüsse des DTSU 666:

    • PIN 3 -> L1 Ua
    • PIN 6 -> L2 Ub
    • PIN 9 -> L3 Uc
    • PIN10 -> N Un

    Die Strommessung erfolgt immer über die beiliegende CT-Klemmen, die an Phase L1, L2 und L3 der Hausinstallation angeschlossen werden.
    Die CT-Klemmen müssen dabei im Schaltschrank so platziert werden, dass der Gesamtstrom vor Übergabe an den Haushaltsstromzähler gemessen werden kann.

    Eine CT-Klemme kann für einen Messbereich bis 100 A eingesetzt werden.

    Strom- und Spannungsmessung DTSU
    Strom- und Spannungsmessung DTSU - Pinbelegung
     Pin des ZählersPort/Gerät LeiterquerschnittAußendurchmesser
    direkte Spannungsmessung

    3

    L1

    4 mm2 - 25 mm2
    mehradriges Outdoor Kupferkabel
    5 - 10 mm

    6

    L2

    9

    L3

    10

    N

    Strommessung per CT-Klemme

    13

    Ia* (weiß)gelb

    -

    -

    14

    Ia (blau)

    16

    Ib* (weiß) grün

    17

    Ib (blau)

    19

    Ic* (weiß)  rot

    21

    Ic (blau)
    ACHTUNG

    Achten Sie auf die korrekte Ausrichtung der Strommessrichtung der CT-Klemme. Der Pfeil auf der CT-Klemme zeigt Richtung Hausverbraucher.

    Erst Kabel anschließen, dann CT-Klemmen schließen. Diese Reihenfolge müssen Sie zwingend einhalten, damit die CT-Klemmen nicht beschädigt werden.

    • Kabel zur Spannungsmessung anschließen
    • Kabel zur Strommessung anschließen
    • erst dann CT-Klemmen schließen

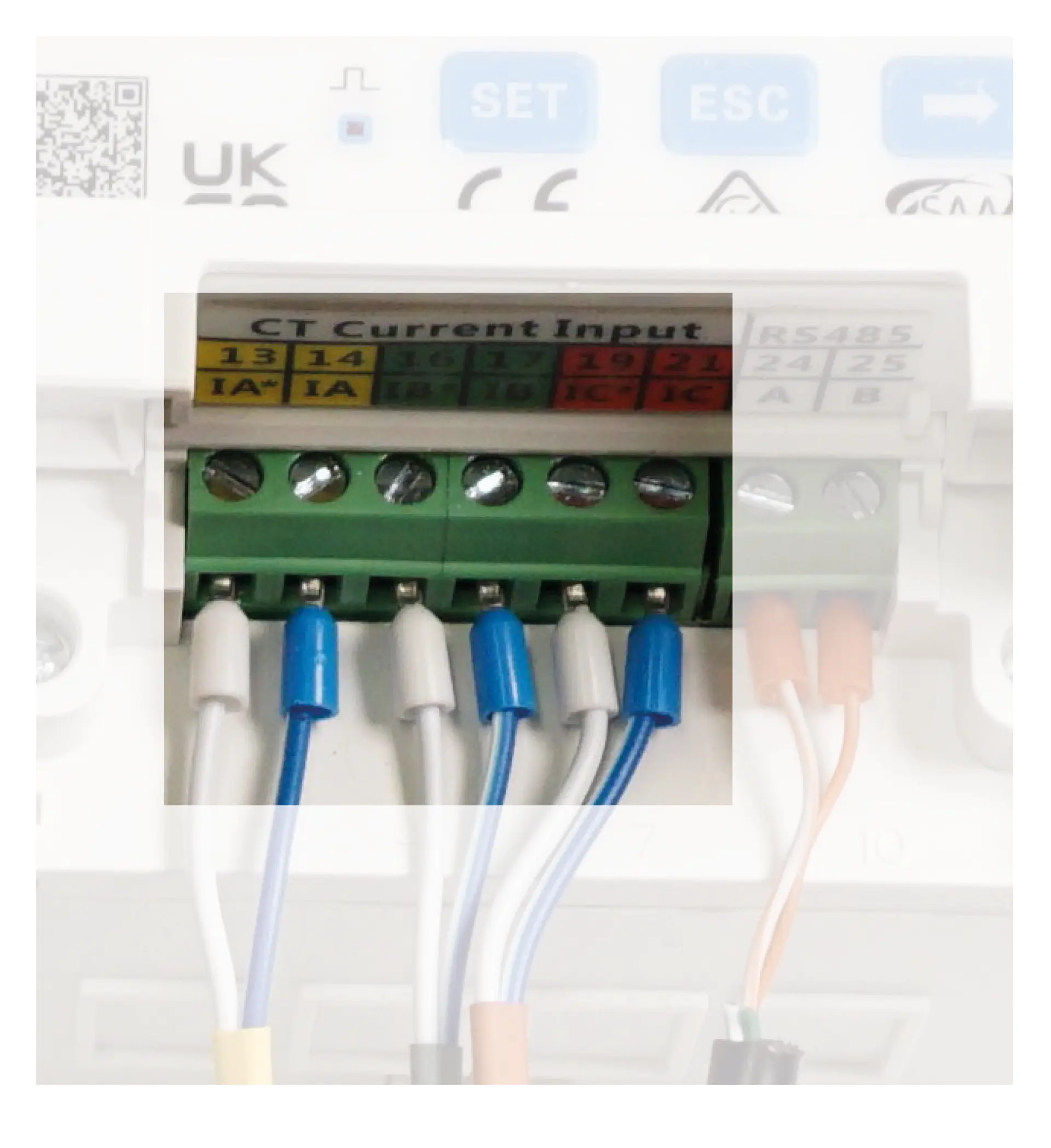

    Anschluss der Kabel zur Strommessung

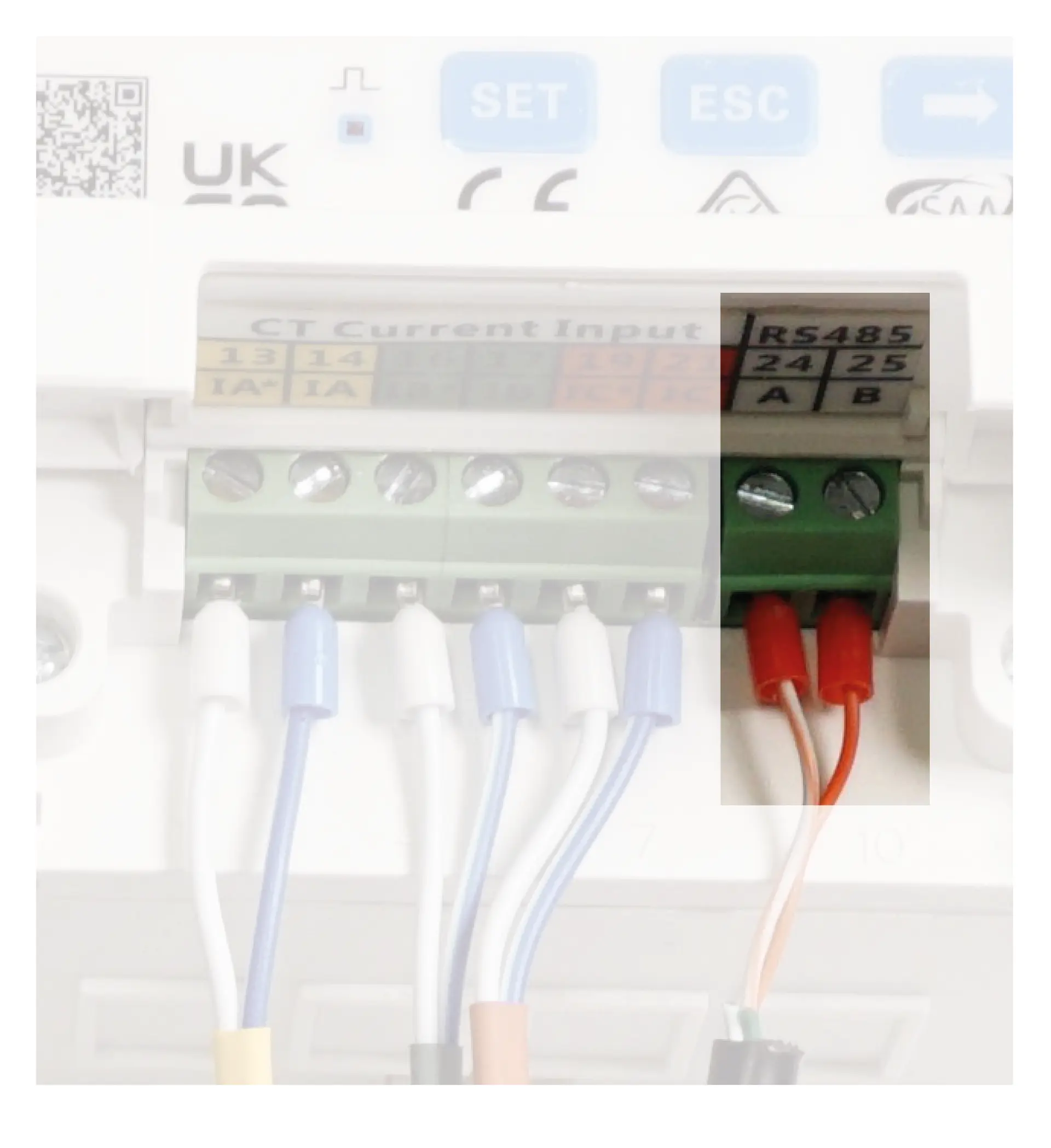

    Kommunikation DTSU und Inverter THREE- Pinbelegung
     Pin des ZählersPort/Gerät LeiterquerschnittAußendurchmesser
    Kommunikation

    24

    Pin 2 Zähler Adapter am WR

    0,25 mm2 - 1.5 mm2

    abgeschirmtes, zweiadrig verdrilltes Outdoor-Kabel, min. Cat. 5e





    4 mm - 11 mm





    25

    Pin 1 Zähler Adapter am WR

    5

    Pin 485A am SOLARWATT Charger (optional)

    6

    Pin 485B am SOLARWATT Charger (optional)
    • Zählerkommunikation vom Wechselrichter herstellen

    Detailinformationen zur Kommunikationsverbindung zwischen DTSU Zähler und Inverter vision three.

    Installation des Zählers mit einem Inverter ONE im dreiphasigen Netz

    Beachten Sie alle Sicherheitshinweise und Anforderungen an den Installateur.

    Beim Einsatz des Inverter vision one in dreiphasigen Netzen MUSS der dreiphasige Stromzähler DTSU 666 duo RS485 CT (Solarwatt Version) installiert werden. ACHTUNG: dieser Zähler ist NICHT Teil des Lieferumfangs für den Inverter one. Er ist nur im Lieferumfang des Inverter three enthalten.

    Sie müssen den dreiphasigen Zähler bei Einsatz im dreiphasigen Netz zusätzlich bei Solarwatt bestellen.

    Hier finden Sie den dreiphasigen Zähler im Solarwatt Webshop.


    Beachten Sie die Anforderungen an den Kabeltyp für die Kommunikationsverbindung zwischen Wechselrichter und Zähler unter Benötigtes Zubehör und Werkzeuge.



    • Zähler an der Oberkante der Hutschiene im Hausanschlusskasten einhaken und nach unten drücken, bis er einrastet
    Zähler auf der Hutschiene montieren

    Die Spannungsmessung erfolgt über die Direktanschlüsse des DTSU 666:

    • PIN 3 -> L1 Ua
    • PIN 6 -> L2 Ub
    • PIN 9 -> L3 Uc
    • PIN10 -> N Un

    Die Strommessung erfolgt immer über die beiliegenden CT-Klemmen, die an Phase L1, L2 und L3 der Hausinstallation angeschlossen werden.
    Die CT-Klemmen müssen dabei im Schaltschrank so platziert werden, dass der Gesamtstrom vor Übergabe an den Haushaltsstromzähler gemessen werden kann.

    Eine CT-Klemme kann für einen Messbereich bis 100 A eingesetzt werden.

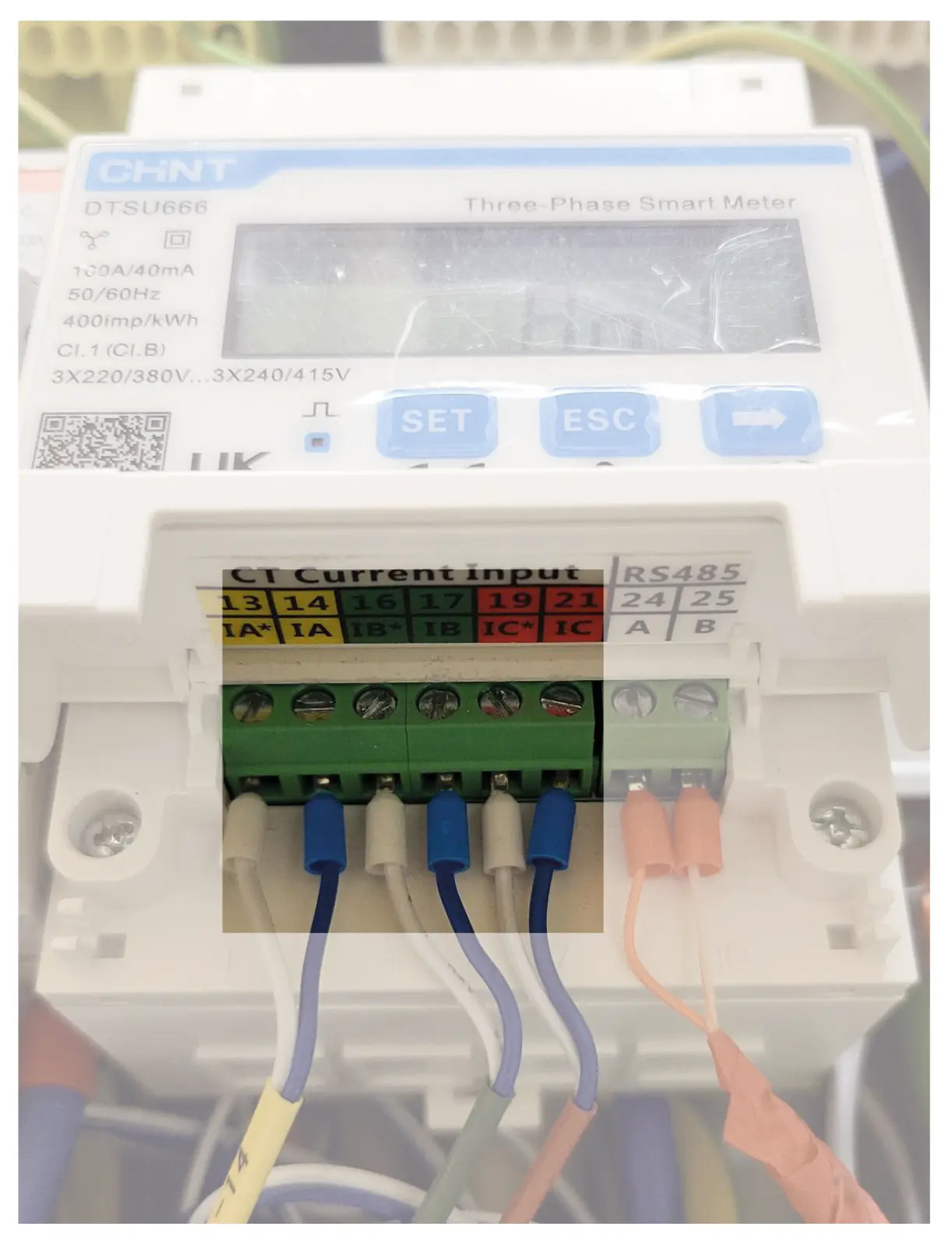

    Strom- und Spannungsmessung DTSU
    Strom- und Spannungsmessung DTSU - Pinbelegung
     Pin des ZählersPort/Gerät LeiterquerschnittAußendurchmesser
    direkte Spannungsmessung

    3

    L1

    4 mm2 - 25 mm2
    mehradriges Outdoor Kupferkabel
    5 - 10 mm

    6

    L2

    9

    L3

    10

    N

    Strommessung per CT-Klemme

    13

    Ia* (weiß)gelb

    -

    -

    14

    Ia (blau)

    16

    Ib* (weiß) grün

    17

    Ib (blau)

    19

    Ic* (weiß)  rot

    21

    Ic (blau)
    ACHTUNG

    Achten Sie auf die korrekte Ausrichtung der Strommessrichtung der CT-Klemme. Der Pfeil auf der CT-Klemme zeigt Richtung Hausverbraucher.

    Erst Kabel anschließen, dann CT-Klemmen schließen. Diese Reihenfolge müssen Sie zwingend einhalten, damit die CT-Klemmen nicht durch Überspannung beschädigt werden.

    • Kabel zur Spannungsmessung anschließen
    • Kabel zur Strommessung anschließen
    • erst dann CT-Klemmen schließen

    Die Kabellänge der CT-Klemme beträgt 6 m, wenn das Kabel zu lang ist, kann es zugeschnitten werden. Wenn das Kabel zu kurz ist, kann es auf bis zu  15 m verlängert werden.

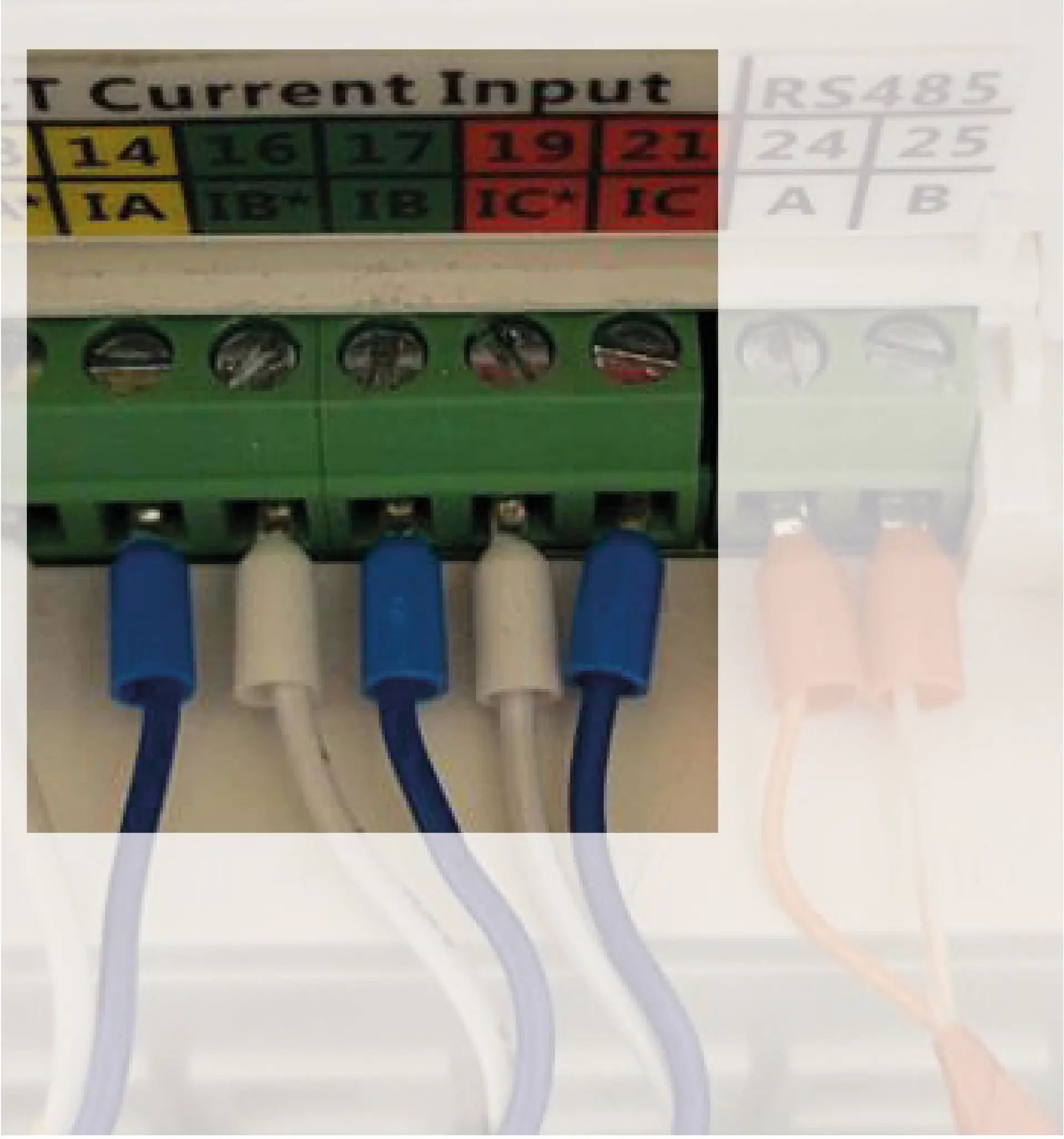

    Anschluss der Kabel zur Strommessung

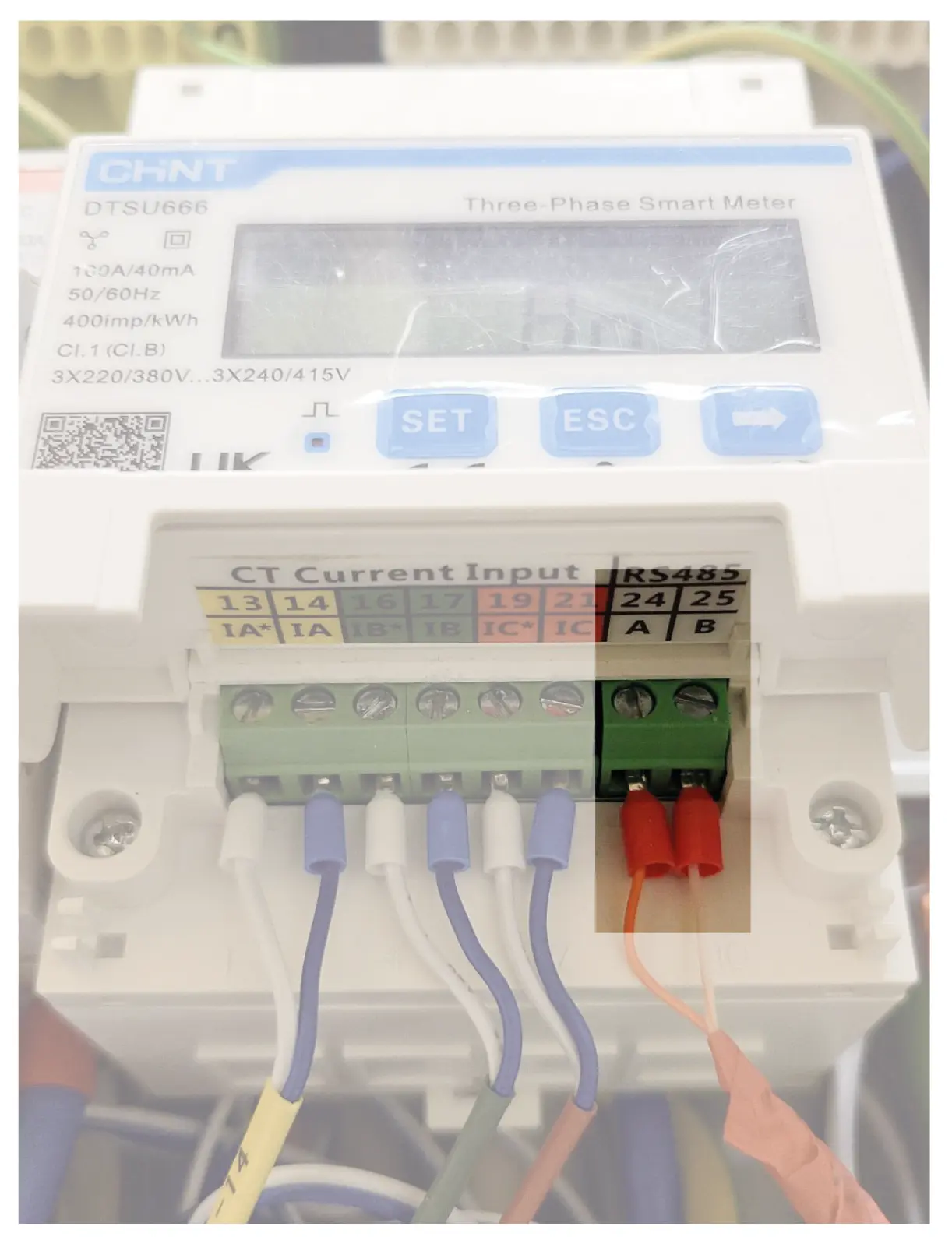

    Kommunikation DTSU und Inverter ONE - Pinbelegung
     Pin des ZählersPort/Gerät LeiterquerschnittAußendurchmesser
    Kommunikation

    24

    Pin 1 Zähler Adapter am WR

    0,25 mm2 - 1.5 mm2

    abgeschirmtes, zweiadrig verdrilltes Outdoor-Kabel, min. Cat. 5e





    4 mm - 11 mm





    25

    Pin 2 Zähler Adapter am WR

    5

    Pin 485A am SOLARWATT Charger (optional)

    6

    Pin 485B am SOLARWATT Charger (optional)
    • Zählerkommunikation vom Wechselrichter herstellen

    Detailinformationen zur Kommunikationsverbindung zwischen DTSU Zähler und Inverter vision one.

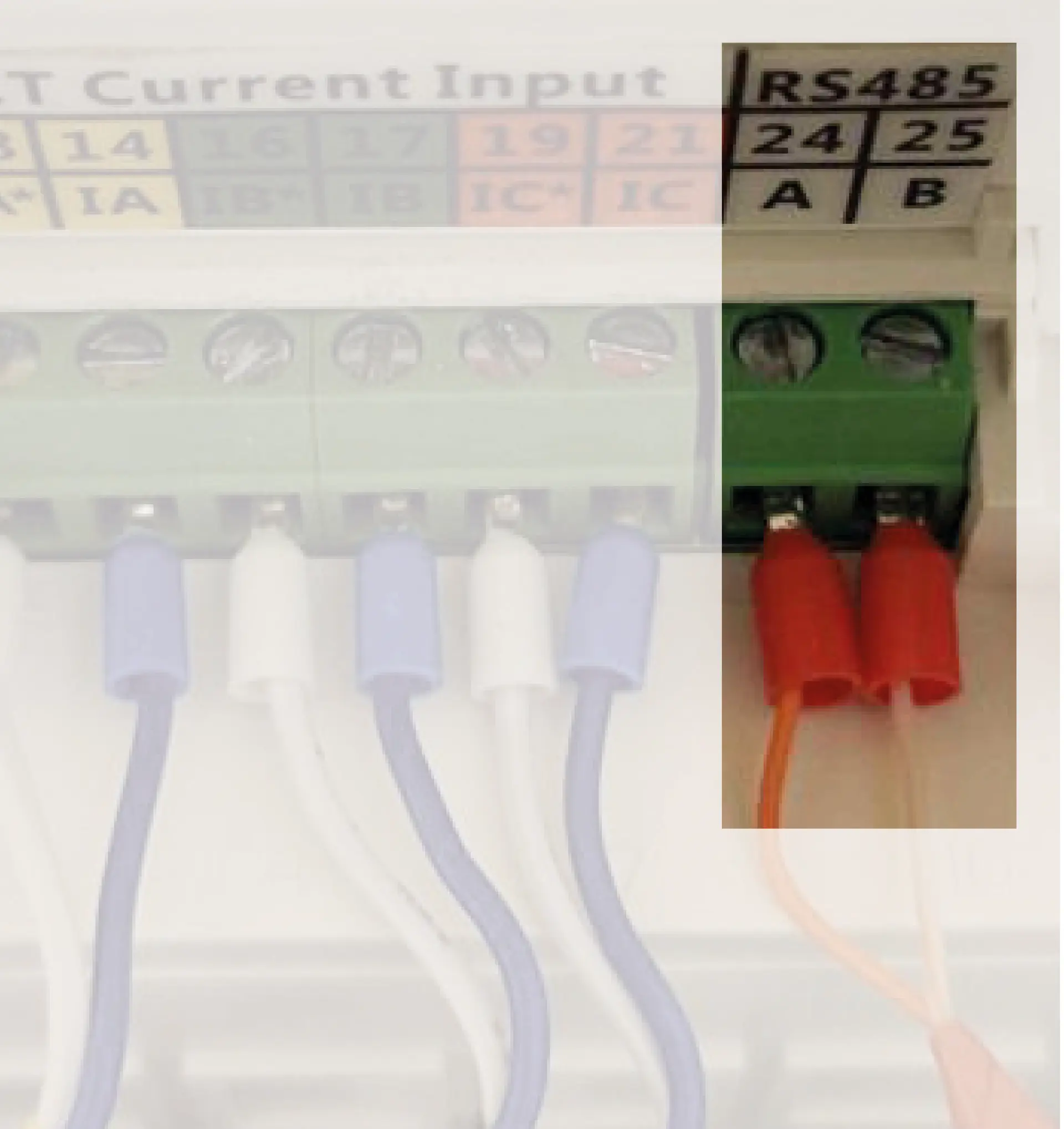

    Anschluss der Kabel zur Kommunikation

    Zähler prüfen und Fehler beheben

    Fehler bei der Kommunikation oder Messung des Zählers führen dazu, dass im Wechselrichter oder SOLARWATT Manager keine, falsche oder unplausible Leistungswerte angezeigt werden.

    Prüfen Sie bei diesen Fehlerbildern zunächst den Zähler, seine Verkabelung und den Anschluss der Stromwandler.

    „Meter Lost Fault“ wird angezeigt



    Die Meldung 'Meter Lost Fault' bedeutet, dass die Kommunikation zwischen Zähler und Wechselrichter unterbrochen ist.

    Was Sie tun sollten:

    • Kommunikationsverbindung prüfen - stellen Sie sicher, dass das Kommunikationskabel (RS485) zwischen Zähler und Wechselrichter korrekt und vollständig angeschlossen ist. Wenn weiterhin keine Kommunikation möglich ist, prüfen Sie insbesondere, ob die Leitungen A und B vertauscht wurden.

    • Pinbelegung prüfen - Prüfen Sie die Pinbelegung entsprechend dem verwendeten Wechselrichter. Beachten Sie dabei die unterschiedliche Anschlussbelegung bei Inverter vision one, Inverter vision three und Inverter vision max.

    Messwerte sind falsch oder unplausibel



    Werden am Zähler, am Netzanschlusspunkt oder im SOLARWATT Manager unplausible Werte angezeigt, prüfen Sie die Installation der Stromwandler und die Zuordnung der Phasen.

    Was Sie prüfen sollten:

    • Stromwandler vollständig geschlossen und eigerastet?

    • Einbaurichtung der Stromwandler korrekt? Der Pfeil auf dem Stromwandler muss in die vorgeschriebene Richtung (ins Haus) zeigen.

    • Stromwandler der richtigen Phase zugeordnet?

    • Stromwandler korrekt am Zähler angeschlossen? Prüfen Sie Anschlüsse, Farbcodierung und Beschriftung der Stromwandlerleitungen.

    • Wandlerleitungen korrekt ausgeführt? Abweichende Leitungslängen oder eine fehlerhafte Verdrahtung können die Messung beeinflussen.

    • Spannungsmessung der richtigen Phase zugeordnet? Die Spannungsanschlüsse des Zählers müssen den jeweiligen Strommessungen phasenrichtig zugeordnet sein.

    • Drehfeld bei Spannungsversorgung des Zählers und Strommessung gleich?

    • Wandlerverhältnis korrekt eingestellt? Beim DTSU666-CT 1.5(6)A 3P4W Dual RS485 muss das eingestellte Wandlerverhältnis zu den eingesetzten Stromwandlern passen.

    Das Display des Zählers zeigt keine Werte

    Was Sie prüfen sollten:

    Spannungsversorgung des Zählers korrekt angeschlossen?

    Spannungsversorgung eingeschaltet?
