Inbetriebnahme Funkrundsteuerempfänger

Die Seite beschreibt die notwendigen Einstellungen am Inverter vision three bzw. bei Betrieb eines Clusters an der Battery vision clusterbox für die Inbetriebnahme eines Funkrundsteuerempfängers.
Hinweis: Für den Inverter vision one ist die Anbindung eines Funkrundsteuerempfängers nicht möglich.
Inhaltsverzeichnis

    Voraussetzung

    Voraussetzung für die Nutzung eines Funkrundsteuerempfängers: der Wechselrichter arbeitet mit dem deutschen Gridcode. Das heißt, bei der Inbetriebnahme muss der deutsche Gridcode ARN4105 eingestellt sein/werden (Menüpunkt Safety im Wechselrichter Menü).

    Einstellungen am Inverter vision three

    Gehen Sie für die Inbetriebnahme des Funkrundsteuerempfängers wie folgt vor:

    • über die Pfeiltasten das Menü Settings und danach das Menü Feature aufrufen
      (falls eine Passwortabfrage erfolgt, Passwort: 0000)
    • im Bereich Feature über die Pfeiltasten Ripple Control und >Enable< auswählen
    • Set bestätigen
    • Überprüfen Sie die ordnungsgemäße Funktion gemäß der Anleitung des Funkrundsteuerempfängers oder den Vorgaben des Netzbetreibers

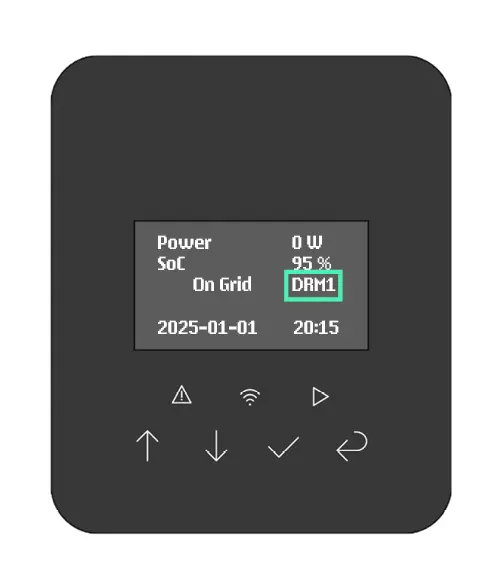

    Wenn eine Abregelung aktiv ist, wird dies wie folgt im Display des Wechselrichters angezeigt:
    DRM1: Abregelung der Einspeisung auf 60% ist aktiv
    DRM2: Abregelung der Einspeisung auf 30% ist aktiv
    DRM3: Abregelung der Einspeisung auf 0% ist aktiv

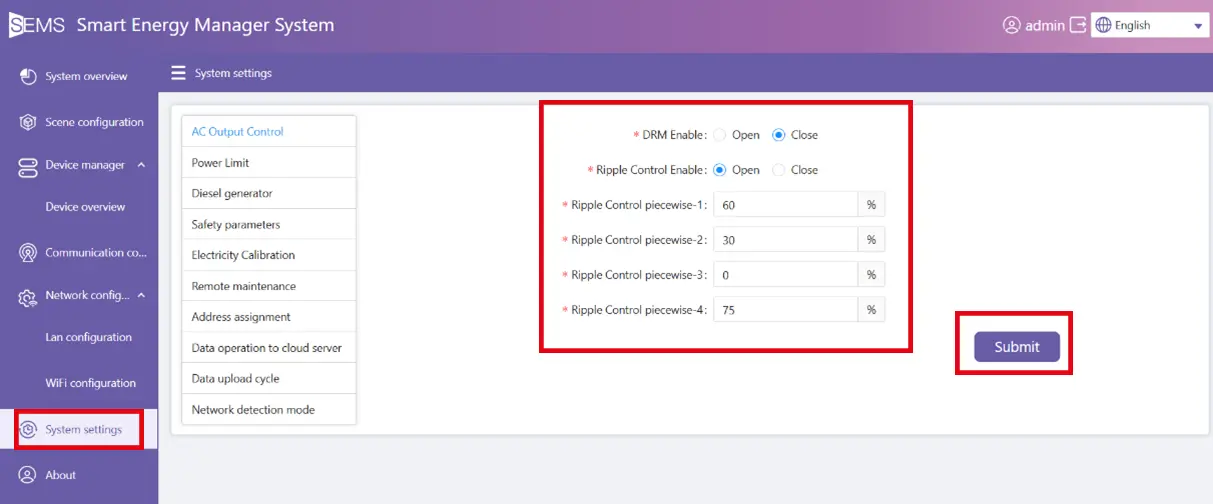

    Bei Betrieb eines Clusters: Einstellungen über das Clusterbox WebUI
