CLS-Steuerbox nach §14a EnWG

Die Seite beschreibt die notwendigen Einstellungen für die Inbetriebnahme einer CLS-Steuerbox mit Battery vision und Battery vision cluster.
Hinweis: Für den Inverter vision one ist die Steuerbox Anbindung in Vorbereitung.

Battery vision - Einstellungen am Inverter vision three

Voraussetzung

Voraussetzung für die Nutzung einer CLS-Steuerbox: der Wechselrichter arbeitet mit dem deutschen Gridcode. Das heißt, bei der Inbetriebnahme muss der deutsche Gridcode ARN4105 eingestellt sein/werden (Menüpunkt Safety im Wechselrichter Menü).

Gehen Sie für die Inbetriebnahme der CLS-Steuerbox wie folgt vor:

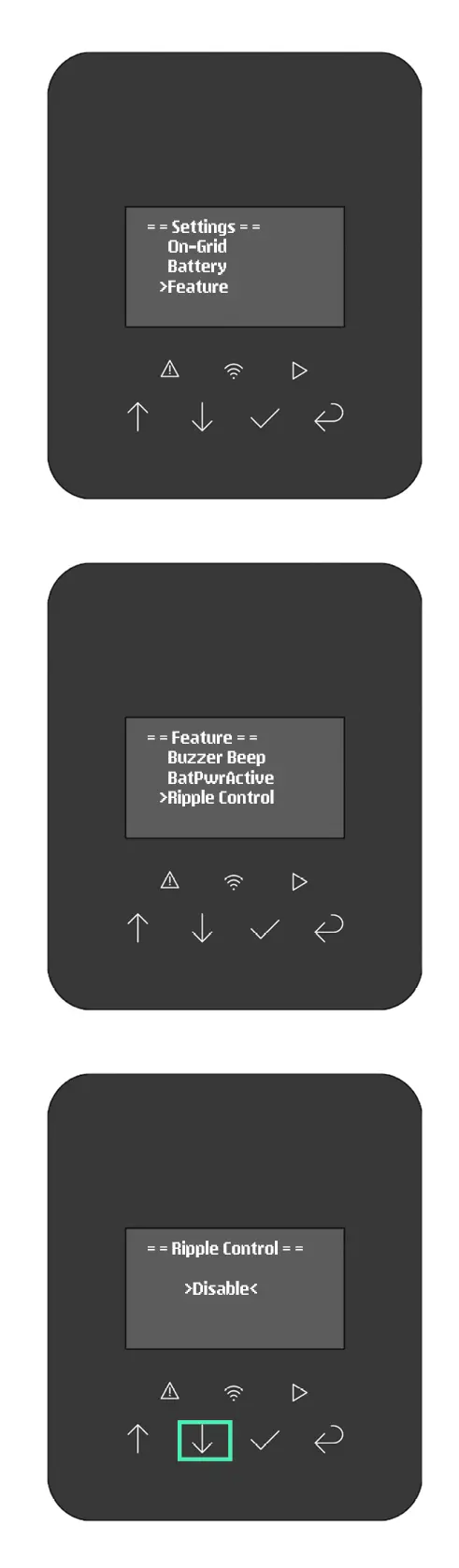

  • über die Pfeiltasten das Menü Settings und danach das Menü Feature aufrufen
    (falls eine Passwortabfrage erfolgt, Passwort: 0000)

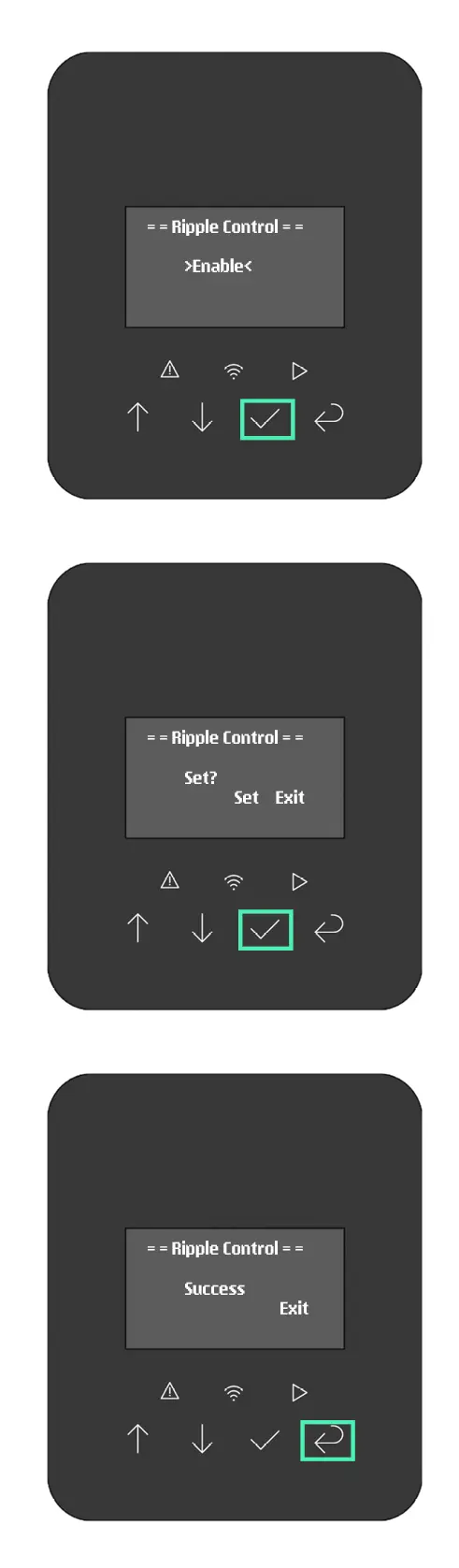

  • im Bereich Feature über die Pfeiltasten Ripple Control und >Enable< auswählen
  • Set bestätigen
  • Überprüfen Sie die ordnungsgemäße Funktion gemäß der Anleitung des CLS-Steuerbox und den Vorgaben des Netzbetreibers

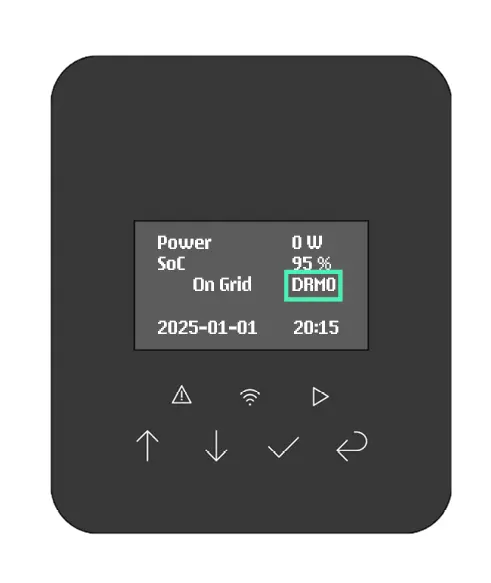

Wenn eine Steuerung aktiv ist, wird dies wie folgt im Display des Wechselrichters angezeigt:
DRM0: Abregelung des Netzbezugs von Battery vision auf max. 4,2 kW

Battery vision Cluster - Einstellungen im Clusterbox WebUI

Es bestehen mehrere Möglichkeiten, das WebUI der Clusterbox aufzurufen:

Über das Netzwerk und die Seriennummer der Clusterbox

Voraussetzung: Laptop/Tablet/Handy muss sich im gleichen Netzwerk wie die Clusterbox befinden

  • Browser öffnen und folgende URL eingeben:
    http://ems-SERIENNUMMER-DER-CLUSTERBOX.local
    Beispiel:
    Seriennummer 2R9Z4avf99pa181
    URL: http://ems-2R9Z4avf99pa181.local

Über eine direkte Verbindung

LAN-Verbindung

  • Laptop/Tablet/Handy über ein LAN-Kabel direkt mit der Clusterbox (WAN-Anschluss) verbinden
  • Browser öffnen und Web-UI über die IP-Adresse: http://192.168.1.136 aufrufen

WLAN Verbindung

  • Laptop/Tablet/Handy mit dem WLAN EMS-SERINNUMMER-DER-CLUSTERBOX verbinden
    Beispiel: Seriennummer 2R9Z4avf99pa181
    WLAN-SSID: EMS-2R9Z4avf99pa181
  • Browser öffnen und Web-UI über die IP-Adresse: http://192.168.1.136 aufrufen
  • das voreingestellte Passwort ist: admin
  • beim ersten Anmelden muss das Passwort neu definiert werden
  • Im Menüpunkt System settings die folgenden Einstellungen vornehmen und mit Submit bestätigen
