Shellys am SOLARWATT Manager

Die Modellvielfalt bei Shelly ist groß und die verschiedenen Geräte können vielfältige Aufgaben im System übernehmen. Diese Seite gibt einen Überblick über die Einsatzmöglichkeiten am SOLARWATT Manager.
Inhaltsverzeichnis

    Übersicht Anwendungsfälle

    Shelly Produkte bieten ein breites Einsatzspektrum, sowohl bei Anwendungsfällen, Einsatzbereichen, Netzwerkanbindung und Leistungsbereiche.

    Ob ein Shelly Produkt Ihren technischen Anforderungen entspricht entnehmen Sie bitte den Shelly Produktunterlagen oder kontaktieren die Firma Shelly. Anwendungsfälle und Anbindung finden Sie hier.



    1) Hauptzähler:

    Bezug und Einspeisedaten am Netzanschlusspunkt. Für die Berechnung der Gesamtbilanz notwendig.

    2) Wechselrichter Ersatz:

    Kann ein Wechselrichter, nicht direkt mit dem SOLARWATT Manager kommunizieren, kann ein Shelly genutzt werden um die erzeugte AC Leistung zu messen und dies dem Manager zur Verfügung stellen. Für die Berechnung der Gesamtbilanz notwendig.

    3) Unterzähler:

    Zur Verbrauchserfassung einzelner Verbraucher oder einer Unterverteilung. Hilft der Analyse und Übersicht. Nicht relevant für die Gesamtbilanz

    4) Messen / Schalten:

    Zur Verbrauchserfassung und schalten von einzelnen Verbrauchern. (Unterputz, Schaltschrank, ...)

    5) SGready:

    Zur separaten Messung von Wärmpumpen und einem getrennten Schaltvorgang für den SGready Kontakt. Messung des Wärmepumpen Verbrauchs, sowie PV-Überschuss und Tarifoptimierung.

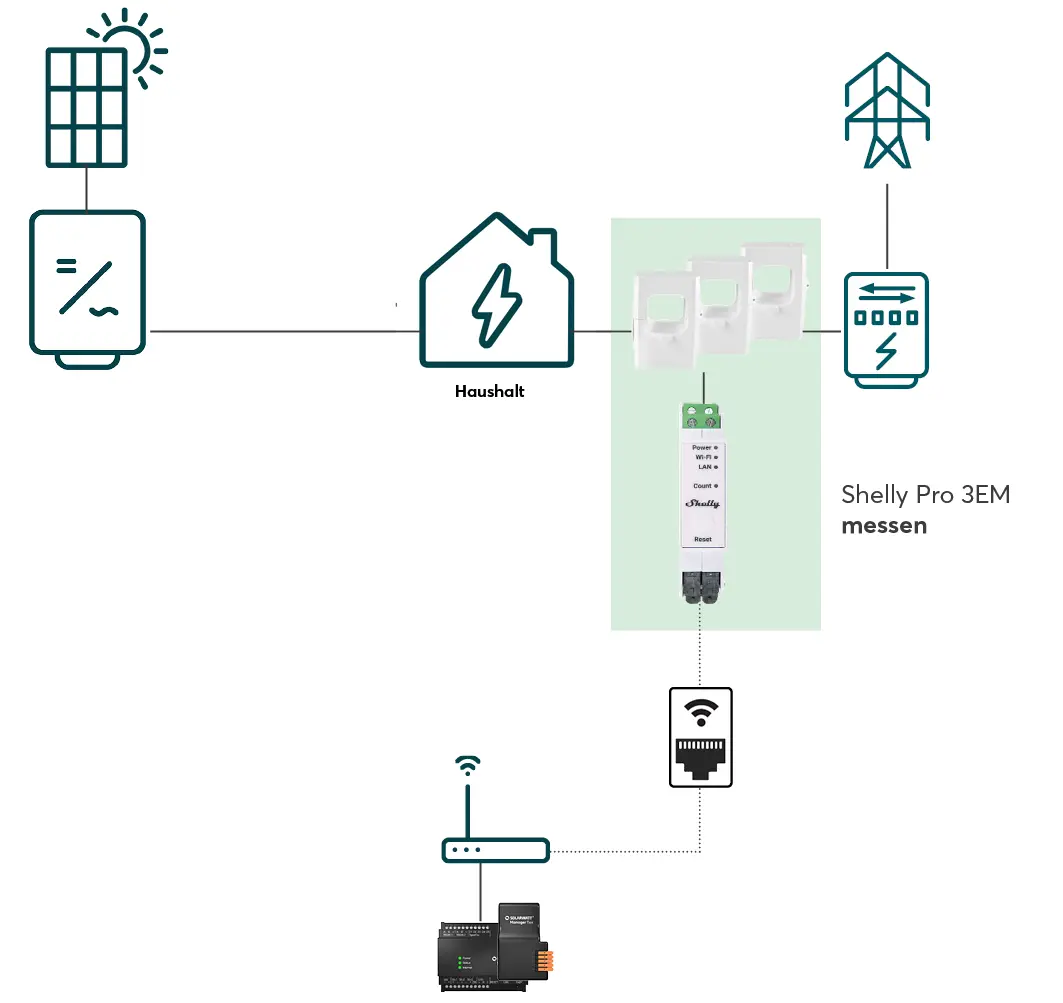

    Shelly als Hauptzähler

    Shelly als Hauptzähler

    Anwendungsfälle - Übersicht

    AnwendungsfallGeeignete Shelly Geräte
     EnergyManager proManager flex
    Messen/Schalten
    SG Ready Wärmepumpe
    • Shelly 3EM
    • Shelly 3EM
    • Shelly pro 3EM
    • Shelly EM
    Hauptzähler



    • Shelly pro 3EM
    • Shelly EM
    • Shelly 3EM
    • Shelly pro 3EM
    • Shelly EM
    Unterzähler
    • Shelly pro 3EM
    • Shelly EM
    • Shelly Pro 1, 2, 4 PM
    • Shelly Plus 1, 2 PM
    • Shelly Plug S
    • Shelly pro 3EM
    • Shelly 3EM
    • Shelly EM
    • Shelly Pro 1, 2, 4 PM
    • Shelly Plus 1, 2 PM
    • Shelly Plug S
    Messen/Schalten
    von Verbrauchern
    • Shelly Pro 1, 2, 4 PM
    • Shelly Plus 1, 2PM
    • Shelly Plug S
    • Shelly Pro 1, 2, 4 PM
    • Shelly Plus 1, 2PM
    • Shelly Plug S
    Erzeugungszähler
    (Wechselrichter-Ersatz)
    • Shelly pro 3EM
    • Shelly EM
    • Shelly 3EM
    • Shelly pro 3EM
    • Shelly EM

    Shelly EM Geräte

    Header Shelly3em
    Shelly 3EM
    ShellyPro3EM ShellyUebersicht
    Shelly Pro 3EM
      3EMPro 3EM
     Phasen
    • dreiphasig
    • dreiphasig
    Typ
    • bidirektionaler Zähler
    • Pot.-freier Ausgang
    • bidirektionaler Zähler
    Max.Strom
    / Phase
    • 120 A
    • 120 A
    Installationsort
    • Hutschiene
    • Hutschiene
    Konnektivität
    • WLAN
    • WLAN
    • LAN
    Funktion im
    EnergyManager pro
    • Messen/Schalten SG-Ready Wärmepumpe
    • Hauptzähler
    • Unterzähler
    • Erzeugungszähler
      (Wechselrichterersatz
    Funktionen im
    Manager flex
    • Hauptzähler
    • Unterzähler
    • Erzeugungszähler
      (Wechselrichterersatz)
    • Messen/Schalten SG-Ready Wärmepumpe
    • Hauptzähler
    • Unterzähler
    • Erzeugungszähler
      (Wechselrichterersatz
    Installation (Link)
    Externe Links



    ShellyPro3EM 400 ShellyUebersicht
    Shelly Pro 3EM - 400
    ShellyEM ShellyUebersicht.png
    Shelly EM
     Pro 3EM 400EM
     Phasen
    • dreiphasig
    • einphasig
    Typ
    • bidirektionaler Zähler
    • Pot.-freier Ausgang
    • bidirektionaler Zähler
    Max.Strom
    / Phase
    • 400 A
    • 120 A
    Installationsort
    • Hutschiene
    • Schaltschrak
    • Unterputzdose
    Konnektivität
    • WLAN
    • LAN
    • WLAN
    Funktionen im
    EnergyManager pro
    • Hauptzähler
    • Unterzähler
    • Erzeugungszähler
      (Wechselrichterersatz
    • Hauptzähler
    • Unterzähler
    • Erzeugungszähler
      (Wechselrichterersatz
    Funktionen im
    Manager flex
    • Hauptzähler
    • Unterzähler
    • Erzeugungszähler
      (Wechselrichterersatz)



    • Unterzähler
    • Erzeugungszähler
      (Wechselrichterersatz
    • Messen/Schalten
      SG-Ready Wärmepumpe
    Installation (Link)
    ShellyPro3EM ShellyUebersicht
    Shelly Pro EM-50
     Pro EM-50
     Phasen
    • einphasig
    Typ
    • bidirektionaler Zähler
    • Pot.-freier Ausgang
    Max.Strom
    / Phase
    • 50 A
    Installationsort
    • Hutschiene
    Konnektivität
    • WLAN
    • LAN
    Funktionen im
    EnergyManager pro
    • Hauptzähler
    • Unterzähler
    • Erzeugungszähler
      (Wechselrichterersatz
    Funktionen im
    Manager flex
    • Hauptzähler
    • Unterzähler
    • Erzeugungszähler
      (Wechselrichterersatz)
    • Messen/Schalten
      SG-Ready Wärmepumpe
    Externe Links

    Shelly Pro PM Geräte

    Professionelle Ein- oder Mehr-Kanal-Relais mit WLAN- und LAN-Konnektivität.

    Shelly2PM Mod
    Shelly Pro 1PM
    Shelly2PM
    Shelly Pro 2PM
     Pro 1PMPro 2PM
     Phasen
    • einphasig
    • einphasig (2x)
    Typ
    • 1-Kanal-Relais mit Leistungsmessung
    • 2-Kanal-Relais mit Leistungsmessung
    Max. Strom
    / Phase
    • 16 A
    • 16 A je Kanal, jedoch max. 25 A gesamt
    Installationsort
    • Hutschiene
    • Hutschiene
    Konnektivität
    • WLAN
    • LAN
    • WLAN
    • LAN
    Funktionen im
    EnergyManager pro



    • Unterzähler
    • Messen/Schalten eines  Verbrauchers
    • Unterzähler
    • Messen/Schalten bis zu 2 Verbraucher
    Funktionen im
    Manager flex
    • Unterzähler
    • Messen/Schalten eines Verbrauchers



    • Unterzähler
    • Messen/Schalten bis zu 2 Verbraucher
    Installation (Link)
    Externe Links
    Shelly4PM
    Shelly Pro 4PM
     Pro 4PM
     Phasen
    • einphasig
    Typ
    • 4-Kanal-Relais mit Leistungsmessung
    Max. Strom
    / Phase
    • 16 A je Kanal, jedoch max. 40 A gesamt
    Installationsort
    • Hutschiene
    Konnektivität
    • WLAN
    • LAN
    Funktionen im
    EnergyManager pro
    • Unterzähler
    • Messen/Schalten bis zu 4 Verbraucher
    Funktionen im
    Manager flex



    • Unterzähler
    • Messen/Schalten bis zu 4 Verbraucher
    Installation (Link)
    Externe Links

    Shelly Plus PM Geräte

    ShellyPlus1PM
    Shelly Plus 1PM
    ShellyPlus2PM
    Shelly Plus 2PM
     Shelly Plus 1PMShelly Plus 2PM
     Phasen
    • einphasig
    • einphasig
    Typ
    • 1-Kanal-Relais mit Leistungsmessung
    • 2-Kanal-Relais mit Leistungsmessung
    Max. Strom
    / Phase
    • 16 A
    • 10 A pro Kanal
    • 16 A gesamt
    Installationsort
    • Schaltschrak
    • Unterputzdose
    • Schaltschrank
    • Unterputzdose
    Konnektivität
    • WLAN
    • LAN
    • WLAN
    • LAN
    Funktionen im
    EnergyManager pro



    • Unterzähler
    • Messen/Schalten eines  Verbrauchers
    • Unterzähler
    • Messen/Schalten bis zu 2 Verbraucher
    Funktionen im
    Manager flex
    • Unterzähler
    • Messen/Schalten eines Verbrauchers



    • Unterzähler
    • Messen/Schalten bis zu 2 Verbraucher
    Installation (Link)
    Externe Links

     Shelly Plus Plug S

    • Smart-Plug

    • Messen und Schalten eines  angeschlossenen Verbrauchers

    • Max. 2.500 W

    • WLAN

    • Integrierte LED-Leuchte (ausschaltbar)

    • Farbliche LED-Stromverbrauchsanzeige











    Produktbilder Shelly Plus Plug S
    Shelly Plug S
