Inverter vision max

Diese Seite beschreibt die Montage und Kabelinstallation für den dreiphasigen Wechselrichter SOLARWATT Inverter vision max.

    Wechselrichter montieren

    Beachten Sie alle Sicherheitshinweise und Anforderungen an den Installateur.

    Beachten Sie die Vorgaben zum Montageort und den maximalen und minimalen Montageabständen für Inverter, Zähler und Battery.

    Prüfen Sie, ob die Beschaffenheit der Wand und das beigefügte Befestigungsmaterial geeignet sind, das Produktgewicht des Inverters (52,5 kg) zu tragen.

    Wechselrichter nicht auf den Anschlüssen oder auf der Frontseite abstellen
    • Bohrlöcher mithilfe des Wandhalters anzeichnen und Bohrlöcher bohren (min. 50 mm tief, 8 mm Durchmesser)
    • Wandhalter montieren, dabei zeigt der auf dem Wandhalter markierte Pfeil nach oben
    • Wechselrichter vorsichtig auf den Wandhalter hängen
    • Wechselrichter am Wandhalter fixieren

    DC Kabel PV anschließen

    Beachten Sie die Angaben zu Kabelanforderungen für Inverter, Zähler und Battery.

    Beachten Sie die Erläuterungen zum Crimpen von PV Steckverbindern.

    Dem Lieferumfang liegen Stäubli MC4 Evo 2A PV-Stecker bei, die kompatibel zu den Stäubli PV Anschlussbuchsen am Wechselrichter sind. Stäubli PV-Stecker sind mit anderen Typen der Stäubli MC4 Stecker untereinander kompatibel.

    • DC Kabel PV auf einer Länge von 6,0 - 7,5 mm abmanteln
      Dabei darauf achten, dass keine einzelnen Adern verletzt werden!
    • DC Kabel mit den PV Steckverbindern crimpen
      Achten Sie auf die korrekte Polarität bei der Zuordnung der PV Pinkontakte!
    • DC Kabel PV je an PV+ und PV- anschließen
      Es muss ein 'Klick' hörbar sein.

    • korrektes Einrasten durch Ziehen an der Steckverbindung kontrollieren
      (Kontrollkraft max. 20 N)

    Achtung

    Nicht vollständig eingerastete Leitungskupplungen (siehe nachfolgende Abbildung) können zu einer dauerhaften Verformung der Rasthaken und damit zum Verlust der Verriegelungsfunktion führen. Überprüfen Sie deshalb in jedem Fall sie korrekte Montage.

    DC Kabel Batterie anschließen

    Das DC Kabel Batterie ist im Lieferumfang des Battery vision top packs enthalten.

    • Stecker (falls vorhanden von beiden Batterietürmen) an BAT+ und BAT- anschließen
      Es muss ein 'Klick' hörbar sein.

    Gefahr

    Achten Sie darauf, dass die Batteriekabel mindestens in den ersten 30 cm abgehend vom Wechselrichter nicht abknicken.
    Sollte nur ein Batterieturm angeschlossen werden, installieren Sie das Batteriekabel vertikal nach unten zwischen Wechselrichter und Batterie.
    Es kann sonst zu einer schlechten Kontaktierung und in der Folge zu brennenden Kontakten kommen.

    Achtung

    Verwenden Sie in jedem Fall die im Lieferumfang enthaltenen DC Kabel Batterie für den Anschluss an den Wechselrichter. Nur dann ist die Garantie auf das Battery vision/Inverter vision System gewährleistet.

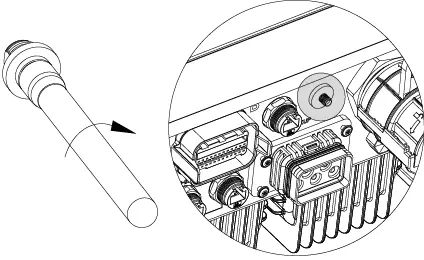

    Antenne (für Bluetooth Verbindung) installieren

    Die Antenne ist im Lieferumfang des Inverter vision three enthalten.

    • Schutzgummihülse vom Antennenanschluss entfernen
    • Antenne anschrauben

    BMS Kabel anschließen

    Das BMS Kabel ist ein Standard Netzwerkkabel (im Lieferumfang des Battery vision top packs enthalten).

    • das/die (bei zwei Batterietürmen) Kommunikationskabel an den BMS Ausgang anschließen
    • Zum Schutz der Anschlüsse bei Feuchtraum- und Außeninstallationen sind die im Lieferumfang des Wechselrichters enthaltenen Steckergehäuse zu verwenden
    Dichtung über das Kabel schieben und alle Komponenten des Steckergehäuses fixieren

    Hinweis: beim Einsatz eines Verlegekabels passen selbst konfektionierte Stecker u.U. nicht durch die Steckergehäuse. Stellen Sie dann sicher, dass die eingesetzten Stecker für den Außenbereich entsprechend UV- und witterungsbeständig sind und die erforderliche IP-Schutzart IP65 eingehalten wird.

    LAN anschließen

    Der Inverter vision max wird per LAN Anschluss direkt mit dem Router verbunden. Das LAN-Kabel ist nicht im Lieferumfang enthalten.

    Beachten Sie die Anforderungen an den Kabeltyp für die Kommunikationsverbindung unter Benötigtes Zubehör und Werkzeuge.

    • Zum Schutz des Anschlusses bei Feuchtraum- und Außeninstallationen sind an der Wechselrichterseite die im Lieferumfang des Wechselrichters enthaltenen Steckergehäuse zu verwenden
    Dichtung über das Kabel schieben und alle Komponenten des Steckergehäuses fixieren

    Hinweis: beim Einsatz eines Verlegekabels passen selbst konfektionierte Stecker u.U. nicht durch die Steckergehäuse. Stellen Sie dann sicher, dass die eingesetzten Stecker für den Außenbereich entsprechend UV- und witterungsbeständig sind und die erforderliche IP-Schutzart IP65 eingehalten wird.

    • Wechselrichter mit dem Router verbinden

    Im Ausnahmefall kann eine WLAN-Verbindung für eine kabellose Bindung zu einem WLAN in der Umgebung des Wechselrichter aufgebaut werden.

    • Sicherstellen, dass die Antenne am Wechselrichter angeschraubt ist
    • SOLARWATT Pro app verwenden, um die WLAN Einstellungen vorzunehmen

    Weitere Erläuterungen zur Einbindung des Wechselrichters ins lokale Netzwerk per WLAN.

    Kommunikationskabel zum Zähler anschließen

    • Adapter für die Verbindung mit dem Zähler konfigurieren (Zähleradapter ist im Lieferumfang des Inverter vision max enthalten) und am Wechselrichter anschließen

    Beachten Sie die Anforderungen an den Kabeltyp für die Kommunikationsverbindung unter Benötigtes Zubehör und Werkzeuge.

    Der Anschluss zur Kommunikation mit dem DDSU Zähler erfolgt über die Direktanschlüsse 24 und 25.

    Pin am Zähler

    24

    25

    PIN am Zähleradapter

    7

    8

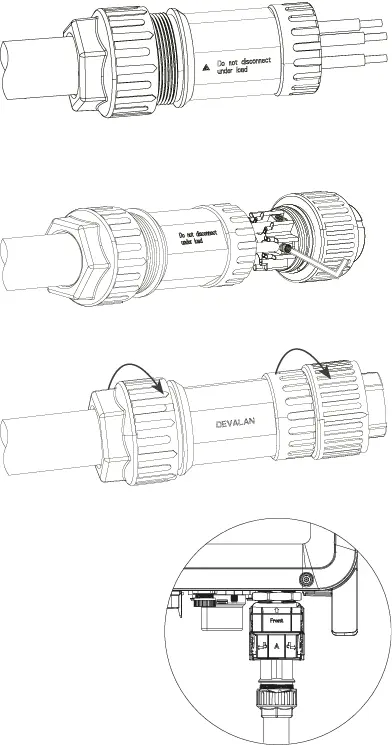

    AC-BACKUP anschließen

    Inverter vision max ist für den Betrieb im Dreiphasennetz ausgelegt, Spannungsbereich 220/230/240 V, Frequenz 50/60Hz.
    Weitere technische Anforderungen müssen mit den Anforderungen des örtlichen öffentlichen Netzes übereinstimmen.

    Beachten Sie die Angaben zu Kabelanforderungen für Inverter, Zähler und Battery.

    Der AC-BACKUP Stecker ist im Lieferumfang des Inverter vision max enthalten.

    Gefahr

    Vergewissern Sie sich, dass das Netzkabel, das an den Wechselrichter angeschlossen ist, vertikal angeschlossen ist und dass die vertikale Länge größer ist als 30 cm. Wenn das Kabel in der Nähe der Klemmen geknickt wird, kann dies zu einem schlechten Leitungskontakt und zu durchgebrannten Klemmen führen.

    • AC-Kabel 52,5 mm abmanteln
    • N-Leiter und L-Leiter um 9 mm einkürzen, damit der PE-Leiter immer bis zuletzt eine Verbindung aufbauen kann
    • PE, N und L 12 mm abisolieren
    • Aderendhülsen aufcrimpen
    • Kabel durch den Stecker führen
    • Kupferdrähte in die Steckerklemmen führen und die Schrauben festziehen
    • Hülle und Kontermutter festziehen und den Stecker anschließen



    Falls der Stecker erneut geöffnet werden muss, verwenden Sie das mitgelieferte Entriegelungswerkzeug

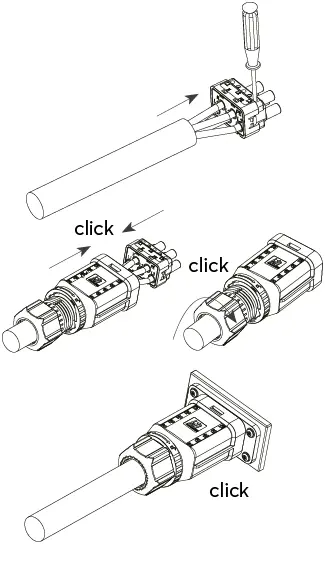

    AC-GRID anschließen

    Inverter vision max ist für den Betrieb im Dreiphasennetz ausgelegt, Spannungsbereich 220/230/240 V, Frequenz 50/60Hz.
    Weitere technische Anforderungen müssen mit den Anforderungen des örtlichen öffentlichen Netzes übereinstimmen.

    Beachten Sie die Angaben zu Kabelanforderungen für Inverter, Zähler und Battery.

    Der AC-GRID Stecker ist im Lieferumfang des Inverter vision max enthalten.

    Gefahr

    Vergewissern Sie sich, dass das Netzkabel, das an den Wechselrichter angeschlossen ist, vertikal angeschlossen ist und dass die vertikale Länge größer ist als 30 cm. Wenn das Kabel in der Nähe der Klemmen geknickt wird, kann dies zu einem schlechten Leitungskontakt und zu durchgebrannten Klemmen führen.

    • AC-Kabel 52,5 mm abmanteln
    • N-Leiter und L-Leiter um 9 mm einkürzen, damit der PE-Leiter immer bis zuletzt eine Verbindung aufbauen kann
    • PE, N und L 12 mm abisolieren
    • Aderendhülsen aufcrimpen
    • Stecker auseinanderbauen
    • Kabelenden entsprechend der Aderkennzeichnung am Stecker anschließen
    • Kabel durch die Steckerkomponenten führen
    • Stecker wieder zusammenbauen und einstecken

    Falls der Stecker erneut geöffnet werden muss, die Entriegelungsposition mit einem Schraubendreher ausrichten.

    Erdung anschließen

    Das Erdungskabel ist nicht im Lieferumfang enthalten. Der Kabelschuh für das Erdungskabel ist im Lieferumfang des Inverter vision max enthalten.

    Leistungsbegrenzung installieren

    Leistungsbegrenzung über die digitale Anbindung der CLS-Steuerbox an den SOLARWATT Manager

    Eine detaillierte Anleitung dazu finden Sie hier.

    Leistungsbegrenzung über Relais-Kontakte

    • via Fernsteuerung der Einspeiseleistung über einen Funkrundsteuerempfänger
    • Datenkabel an den Kommunikationsausgang des Wechselrichters anschließen

    Weitere Schritte:

    Fortfahren mit der Inbetriebnahme Inverter vision three/max

    Fortfahren mit Inbetriebnahme als steuerbarer Verbraucher

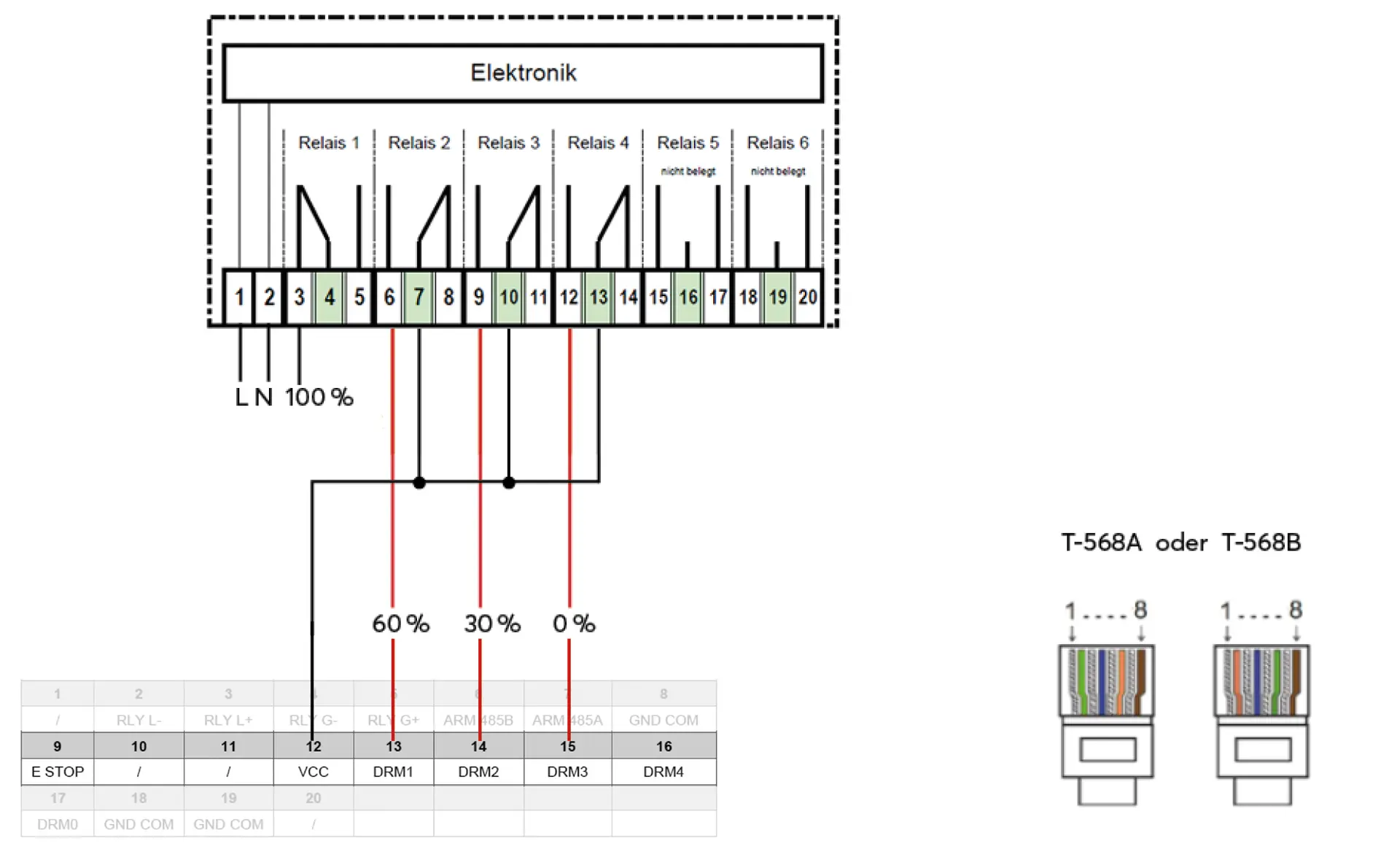

    Anschluss am Funkrundsteuerempfänger

    • Datenkabel an den Kommunikationsausgang des Wechselrichters anschließen
    • Adern des Datenkabels vom Inverter kommend an die Kontakte des Funkrundsteuerempfängers anschließen
    Pin-Belegung Kommunikationsausgang Wechselrichter und Funkrundsteuerempänger

    Hinweis

    In der Abbildung handelt es sich um eine typischen Anschlussplan eines Funkrundsteuerempfängers.
    Prüfen Sie unbedingt die in der Installationsanleitung des zum Einsatz kommenden Produkts vorgeschriebene Belegung der Kontakte.

    Beachten Sie bei der RJ45 Pinbelegung den Standard des von Ihnen verwendeten Patchkabels. Der Unterschied zwischen T-568A und T-568B ist, dass die Farben der Adernpaare 1/2 und 3/6 (orange und grün) vertauscht sind (siehe Abb.).

    Weitere Schritte:

    Fortfahren mit der Inbetriebnahme Inverter vision three/max

    Fortfahren mit Funkrundsteuerempfänger
