Neustart und Schwarzstart

Informationen zur Bedienung des Inverter Displays finden Sie unter Aufbau und Lieferumfang.

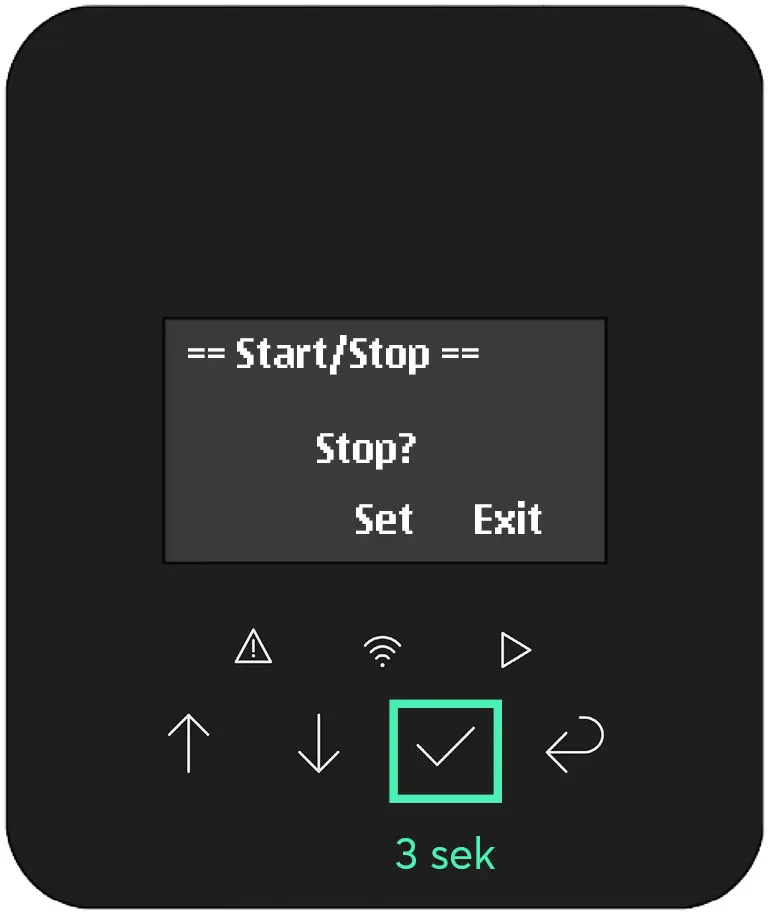

• Bestätigen Button (Häkchen) am Wechselrichterdisplay für 3 Sekunden drücken
• Stop wählen

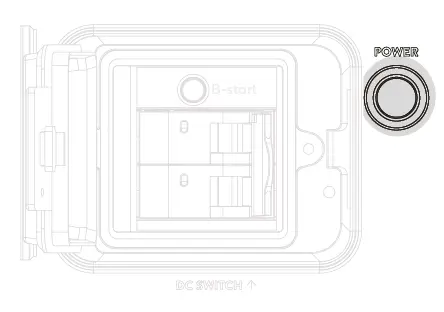

• POWER button an der Batterie (top pack) betätigen (die Relais in den packs klicken dabei hörbar auf)

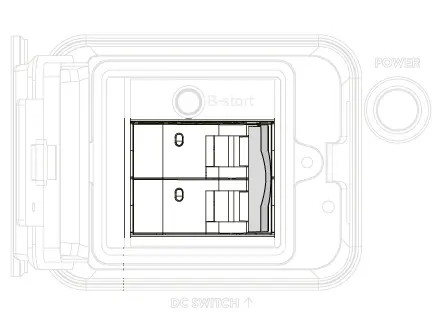

• DC-Schalter an der Batterie (top pack) ausschalten

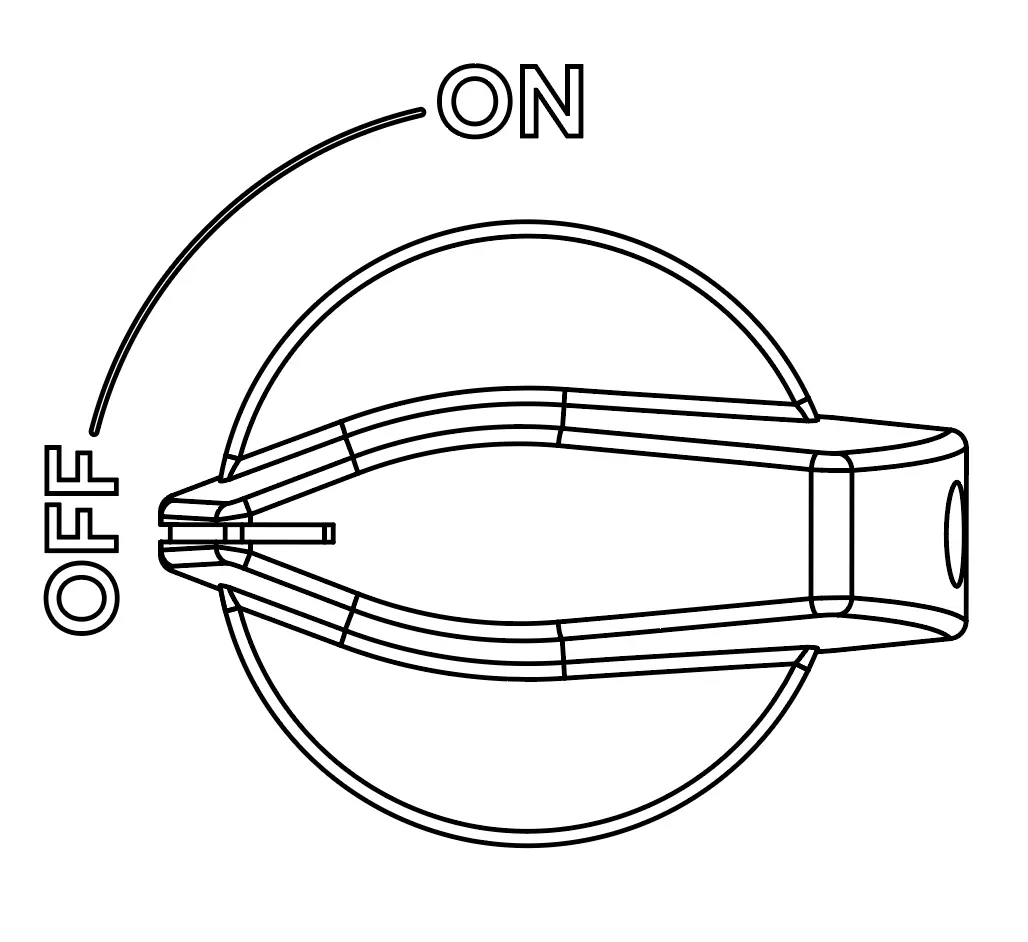

• DC-Schalter am Wechselrichter ausschalten

• AC-Sicherung GRID ausschalten
• AC-Sicherung BACKUP (falls vorhanden) ausschalten

• mindestens 10 Sekunden warten

• AC-Sicherung GRID wieder einschalten
• AC-Sicherung BACKUP (falls vorhanden) wieder einschalten

• DC-Schalter am Wechselrichter anschalten

• Bestätigen Button (Häkchen) am Wechselrichterdisplay für 3 Sekunden drücken
• Start wählen

Der Wechselrichter wartet auf die Wiederzuschaltung der Batterie und zeigt ...Waiting

• DC-Schalter an der Batterie (top pack) anschalten

• POWER button an der Batterie (top pack) betätigen

Nach ca. 20 Sekunden klicken die Relais in der Batterie hörbar zu. Der Wechselrichter nimmt die Kommunikation auf und startet.

Wechselrichter geht wieder in den Normalbetrieb.

Batterie geht wieder in den Normalbetrieb (LEDs an den einzelnen packs blinken grün, oberste LED am top pack leuchtet dauerhaft grün.)

Ein Schwarzstart ist notwendig, wenn während eines Stromausfalls die Batterie ganz entladen wurde und deshalb das Batteriemanagementsystem die Batterie abgeschaltet hat.

Ausgangszustand:

• AC-Sicherung GRID und BACKUP ausgeschaltet
• DC-Schalter am Wechselrichter steht auf 'OFF'
• DC-Schalter an der Batterie (top pack) ist ausgeschaltet
• POWER button an der Batterie (top pack) ist aus, d.h. nicht eingedrückt

Gehen Sie dann für den Schwarzstart des Systems wie folgt vor:

• DC-Schalter am Wechselrichter anschalten

• DC-Schalter an der Batterie (top pack) anschalten

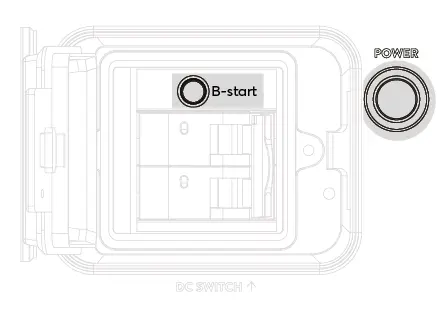

• gleichzeitig mit dem Einschalten des POWER buttons an der Batterie (top pack) den B-start Button betätigen und gedrückt halten bis sich die Relais in der Batterie schließen und der Wechselrichter startet (ca. 30-40 Sekunden)

• B-Start Schalter loslassen

Die oberste LED am top pack leuchtet dauerhaft grün.

Der Wechselrichter startet und geht in Normalbetrieb.
