Battery vision backup booster

Die Seite beschreibt die Funktionen und Einstellungsmöglichkeiten am Battery vision backup booster im Betrieb sowie den Test de Netzersatzbetriebs.

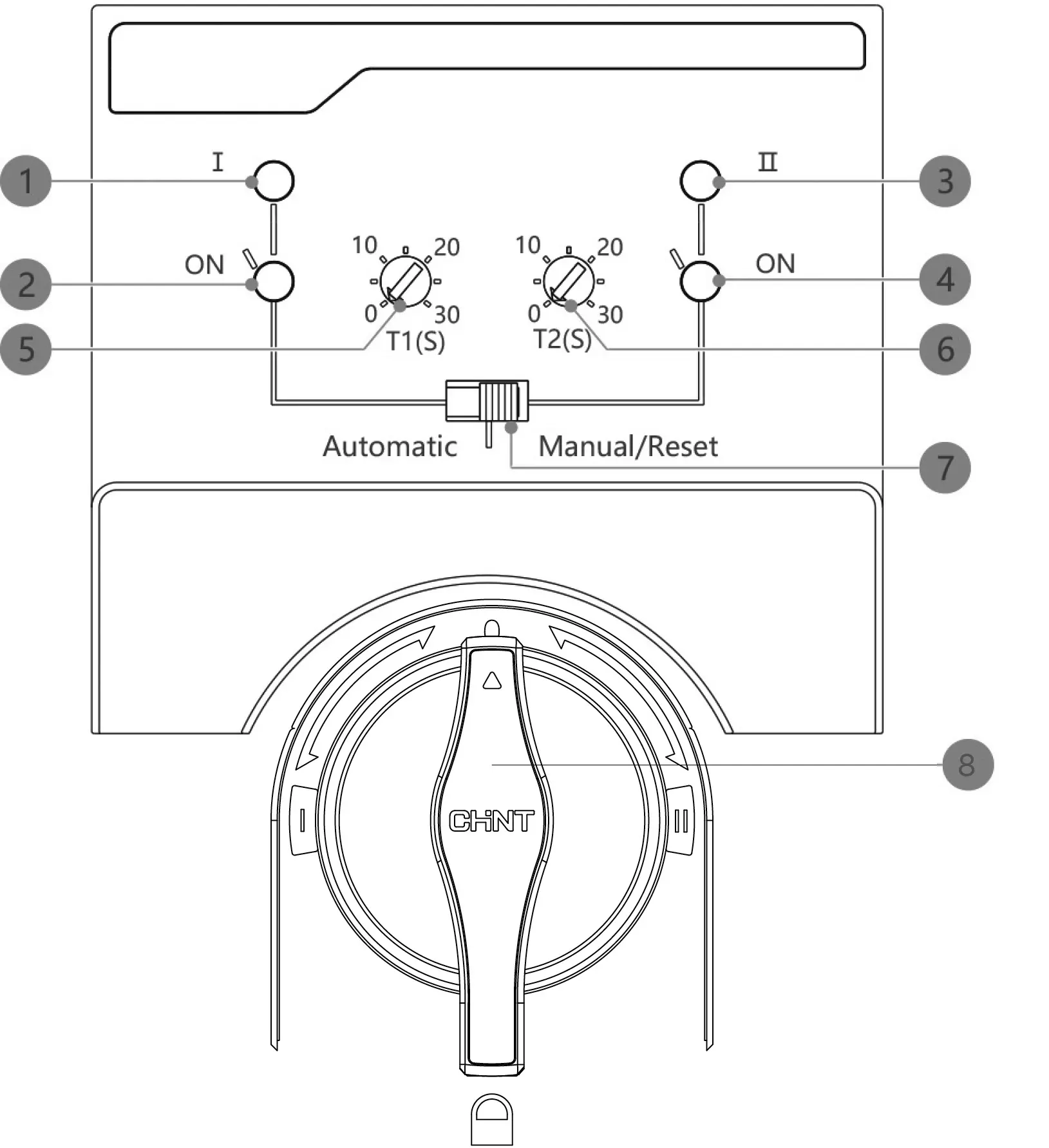

Funktionen

Netz-0-Notstromumschalter

1

Anzeige für:
Netzseitige Spannung 		LED leuchtet rot

2

Anzeige für:
Stromversorgung aus dem öffentlichen Netz

LED leuchtet grün

Schalterstellung links

3

Anzeige für:
Spannung im backup-Pfad 		LED leuchtet rot

4

Anzeige für:
Netzersatzstromversorgung

LED leuchtet grün

Schalterstellung rechts

5

Einstellung der Umschaltverzögerungszeit für das Umschalten vom netzgekoppelten Betrieb auf Netzersatzbetrieb

6

Einstellung der Rücklaufverzögerungszeit für das Umschalten von Netzersatzbetrieb in den netzgekoppelten Betrieb

7

 Automatisches/manuelles Umschalten

8

Umschalter zwischen Stromversorgung aus dem öffentlichen Netz und Netzersatzbetrieb

Test Netzersatzbetrieb

  • Leitungsschutzschalter Utility supply abschalten

Der Schalter dreht nach rechts, die LEDs für netzseitige Spannung und Stromversorgung aus dem öffentlichen Netz (beide links) erlöschen.

Die LED für Netzersatzstromversorgung leuchtet grün.

Verbraucher, die an „Load“ angeschlossen sind, werden weiter versorgt.

  • Leitungsschutzschalter Utility supply zuschalten

Der Schalter dreht nach links. Die LEDs für netzseitige Spannung und Stromversorgung aus dem öffentlichen Netz leuchten auf (eine rot, die andere grün).

LED für Netzersatzstromversorgung erlischt.

Alle Verbraucher werden versorgt.
