Panel vision XS

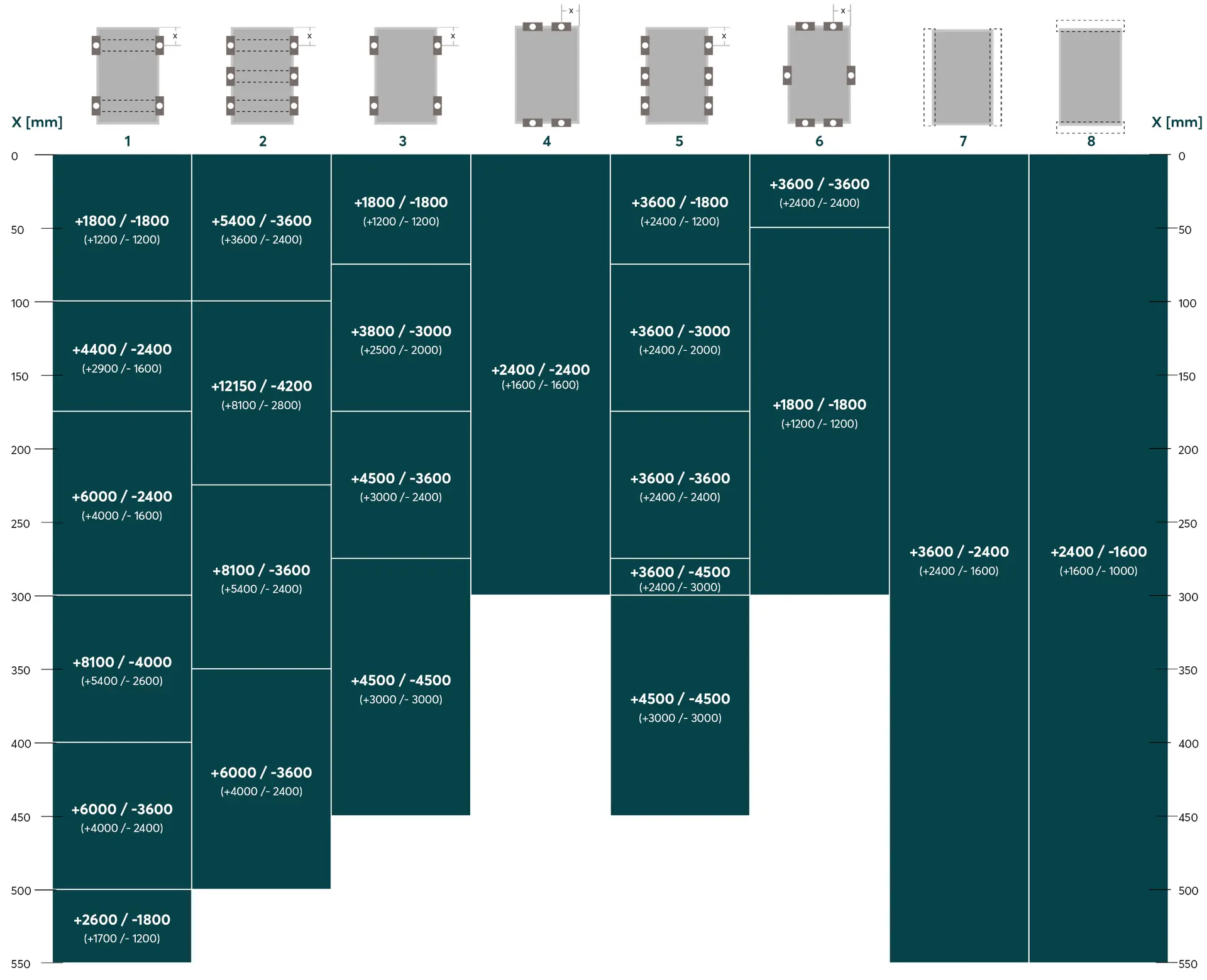

Diese Seite beschreibt für das Panel vision XS (außer Panel vision XS construct) für jede Montagevariante die Art der Befestigung mit Schrauben, Klemmen oder Einlegesystem, die zur Befestigung freigegebenen Bereiche am Modulrahmen sowie die maximal zulässige Druck- und Soglast am Modul. Die Definition des Klemmbereichs (x) ergibt sich aus dem Abstand zwischen der Außenkante des Moduls und der Mitte der verwendeten Klemme.
VarianteAnzahl KlemmenAnzahl Unterstützungsstreben

1

4, lange Modulseite

2

2

6, lange Modulseite

3 1)

3

4, lange Modulseite

-

4

4, kurze Modulseite

-

5

6, lange Modulseite

-

6

6, kurze Modulseite

-

7

lange Modulseite

Einlegesystem

8

kurze Modulseite

Einlegesystem

  1. Es darf nicht zu einem Kontakt zwischen den Anschlussdosen und der mittleren Unterstützungsstrebe kommen.
    Montieren Sie die Unterstützungsstrebe deshalb mit einem Versatz zur Modulmitte von mind. 50 bis max. 100 mm.
VarianteAnzahl KlemmenAnzahl Unterstützungsstreben

9

4, kurze Modulseite

2

10

4, lange Modulseite

2

11

6, lange Modulseite

2

12

4, kurze Modulseite

2

13

4, lange Modulseite

1 1)

14

4, kurze Modulseite

1 1)

15

4, kurze Modulseite

3 1)

16

6, kurze Modulseite

3 1)

  1. Es darf nicht zu einem Kontakt zwischen den Anschlussdosen und der mittleren Unterstützungsstrebe kommen.
    Montieren Sie die Unterstützungsstrebe deshalb mit einem Versatz zur Modulmitte von mind. 50 bis max. 100 mm.
VarianteAnzahl KlemmenAnzahl Unterstützungsstreben

17

4, kurze Modulseite

punktuell 2)

18

4, lange Modulseite

punktuell 2)

19

6, kurze Modulseite

1 1)

20

6, lange Modulseite

1 1)

21 3)

4, lange Modulseite

2

  1. Es darf nicht zu einem Kontakt zwischen den Anschlussdosen und der mittleren Unterstützungsstrebe kommen.
    Montieren Sie die Unterstützungsstrebe deshalb mit einem Versatz zur Modulmitte von mind. 50 bis max. 100 mm.
  2. Zwei punktuelle, mittige Unterstützungen gegen Druck-Belastungen (Mindestauflagefläche: 10 x 50 mm)
  3. Klemmpunkte an der kurzen Rahmenseite möglichst weit außen positionieren
