Installation

Dieses Kapitel beschreibt die Installation des Charger max.

Beachten Sie alle Sicherheitshinweise und Anforderungen an den Installateur.

Beachten Sie die Vorgaben zum Montageort und den maximalen und minimalen Montageabständen für den Charger.

Wandmontage

Prüfen Sie, ob die Beschaffenheit der Wand und das beigefügte Befestigungsmaterial geeignet sind, das Produktgewicht des Chargers (6 kg) plus Zuglast (Ladekabel) zu tragen.

Bohrlöcher mithilfe der Bohrschablone anzeichnen und Bohrlöcher bohren
Montagegrundplatte mit Hilfe des Befestigungsmaterials montieren

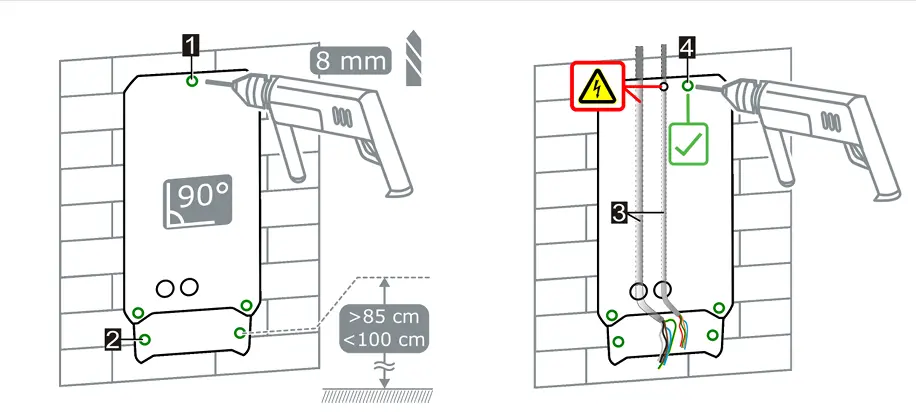

Wandmontage: Bohrungen

1) Befestigungslöcher Ladestation
2) Befestigungslöcher Steckerhalter
3) Unterputzkabelverlegung (optional)
4) Ersatzbohrlochposition (an der Rückseite der Ladestation markiert)
